Popis
Buforový set pre 17 IP kamier so switchom PoE 17P+1UP ATTE IPUPS-17-11-H
Určenie
IPUPS-17-11-H je hotový set určený pre záložné napájanie IP CCTV systému zloženého z 17 IP kamier. Elektronické ochrany PoE výstupov zaisťujú kontinuitu prevádzky celého systému pri skratu alebo preťažení jednotlivých vetiev napájania a automatický návrat napätia po odstránení poruchy. Režim „Long Range“ umožňuje rozšíriť dosah prenosu na 280m s využitím štandardného sieťového kábla UTP.
Buforové súpravy so switchom PoE sú určené na spoluprácu s IP kamerami a ďalšími sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af a PoE PASSIVE. Pripojenie vhodných akumulátorov zabezpečuje nepretržitú prevádzku napájacieho systému pri periodických výpadkoch siete.

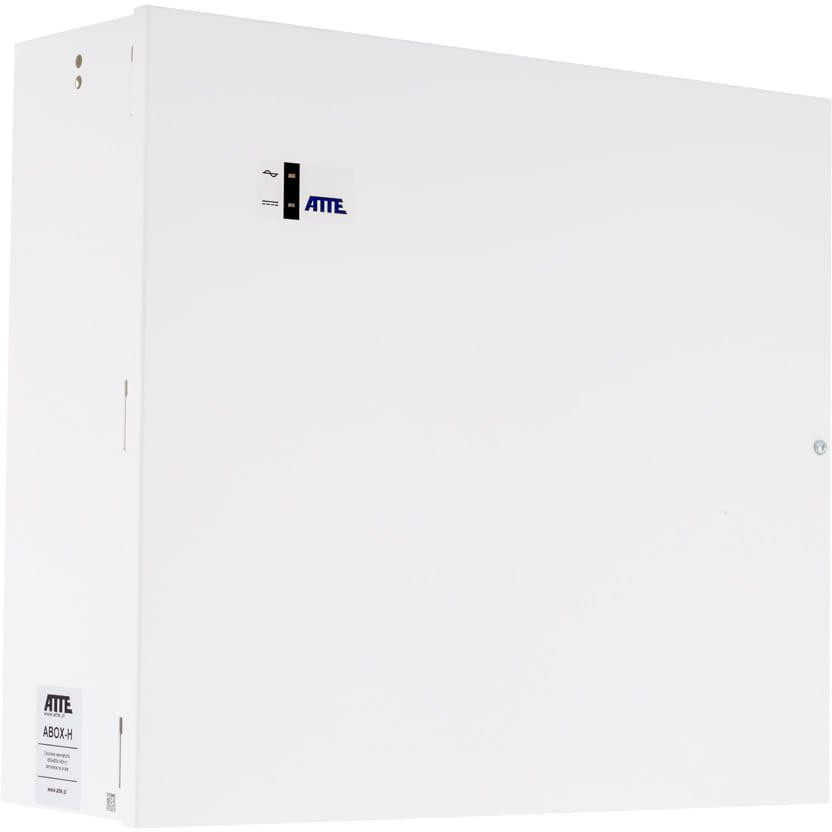

Vnútorné skrinky série ABOX predstavujú pohodlné riešenie problému estetického zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky skrinky sú vyrobené z oceľového plechu, lakované práškovou farbou na polomatnú bielu. Výroba s použitím modernej výrobnej línie zaisťuje najvyššiu kvalitu a presnosť spracovania. Každá skrinka je vybavená uzáverom na skrutku, odnímateľnými dverami a otvorom tamperu. Dostupné modely majú špeciálne otvorenie v rastri 10,8mm. Je to kompatibilné s rozstupom montážnych otvorov modulov pre zabudovanie. Systémové riešenie umožňuje vertikálny alebo horizontálny montáž vybraných zariadení v ľubovoľnej otvorenej časti skrinky.
Najdôležitejšie vlastnosti a funkcie:
- možnosť buforového napájania 17 PoE zariadení 802.3at/af alebo PASSIVE
- možnosť prenosu dát na 280m (v režime Long Range)
- elektronická poistka pre každý PoE kanál samostatne (automatický návrat napätia)
- možnosť vypnutia napájania na vybraných portoch PoE
- jasná optická signalizácia stavu napájania a prenosu dát
- až do 70W výkonu na porte LAN_5 PoE IN/OUT
- až do 40W výkonu na ostatných portoch PoE
- ľahké a rýchle spustenie bez potreby konfigurácie parametrov
- vysoká účinnosť napájacieho modulu (90%)
- dostupné dve hodnoty napätia dodávky: 12VDC a 48VDC
- ľahká a rýchla servisná údržba vďaka modulovej konštrukcii
- ľahká rozšíriteľnosť a škálovanie systému prostredníctvom pripojenia ďalších switchov série xPoE / IP a IPB / IPUPS

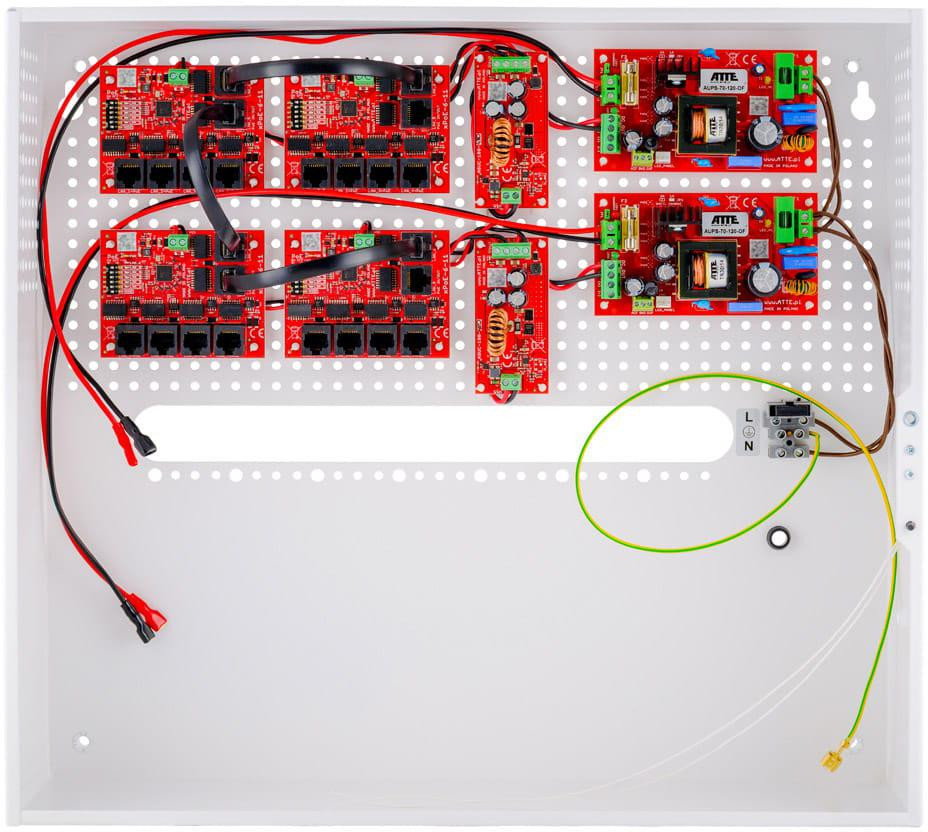

- montáž modulov v ľubovoľnej otvorenej časti skrinky (rastrový systém)
- miesto na 2 akumulátory 18Ah

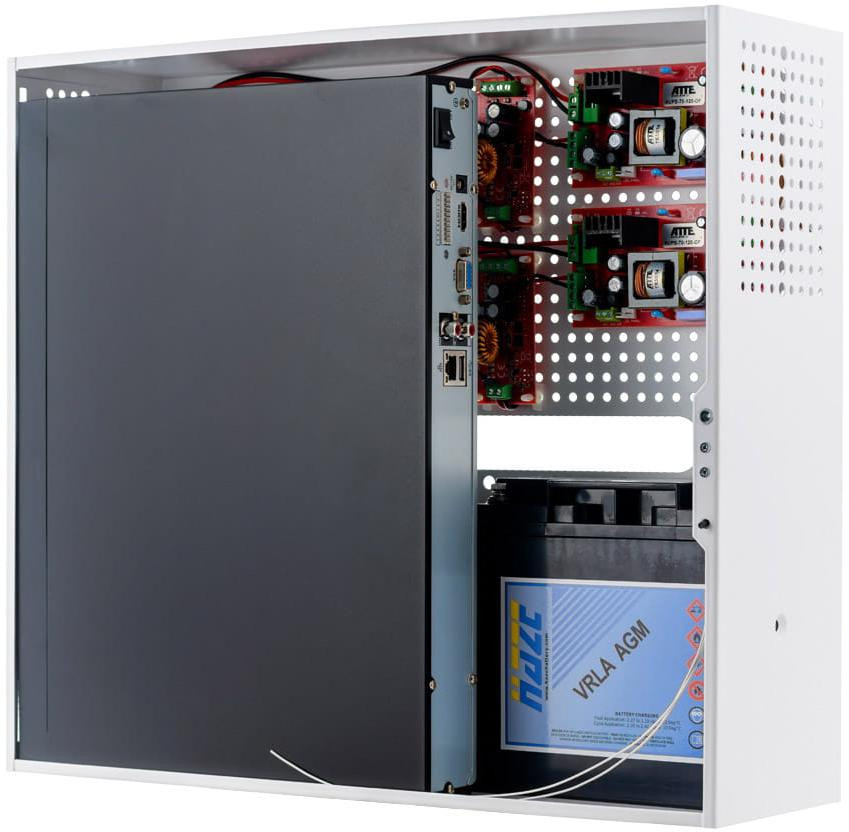

- miesto na video rekordér (NVR)
- káblové prechody vzadu skrinky
- vzdialenosť od steny / montážna plocha
- možnosť ponechať rezervné káble vo vnútri skrinky
Technická špecifikácia
| Porty LAN | 18 portov RJ45 10/100Mbps (17xLAN+PoE, 1xUplink) |
| Podporované PoE prijímače (štandard / max. výkon) | 802.3af – do 15,4W LAN_1…LAN_5 802.3at – do 30W LAN_1…LAN_5 PoE PASSIVE – do 65W LAN_5 / do 40W LAN_1…LAN_4 |
| Výstupy PoE (štandard / režim napájania) | LAN_1…LAN_5 PoE PASSIVE, režim B (4,5+) (7,8-) |
| Ochrana výstupov PoE (nadprúdová / pred skratom) | LAN_1…LAN_4 0,75A / elektronická (automatický návrat) |
