Popis
VONKAJŠÍ SWITCH 8-PORTOVÝ POE PRE 8 KAMIER IP ATTE IP-8-20-L2
Určenie
IP-8-20-L2 je hotový set, určený na napájanie systému priemyselnej televízie IP, ktorý pozostáva z 8 IP kamier. Elektronické zabezpečenia výstupov PoE zaisťujú kontinuitu prevádzky celého systému pri skrate alebo preťažení jednotlivých vetiev napájania, a automatický návrat napätia po odstránení poruchy. Zariadenie nachádza uplatnenie v systémoch vyžadujúcich zvýšenú priepustnosť siete, ako je monitorovanie CCTV 4K Ultra HD.
Zostavy so switchem PoE sú určené na spoluprácu s IP kamerami a ďalšími sieťovými zariadeniami napájanými podľa štandardu PoE 802.3at/af a PoE PASSIVE.

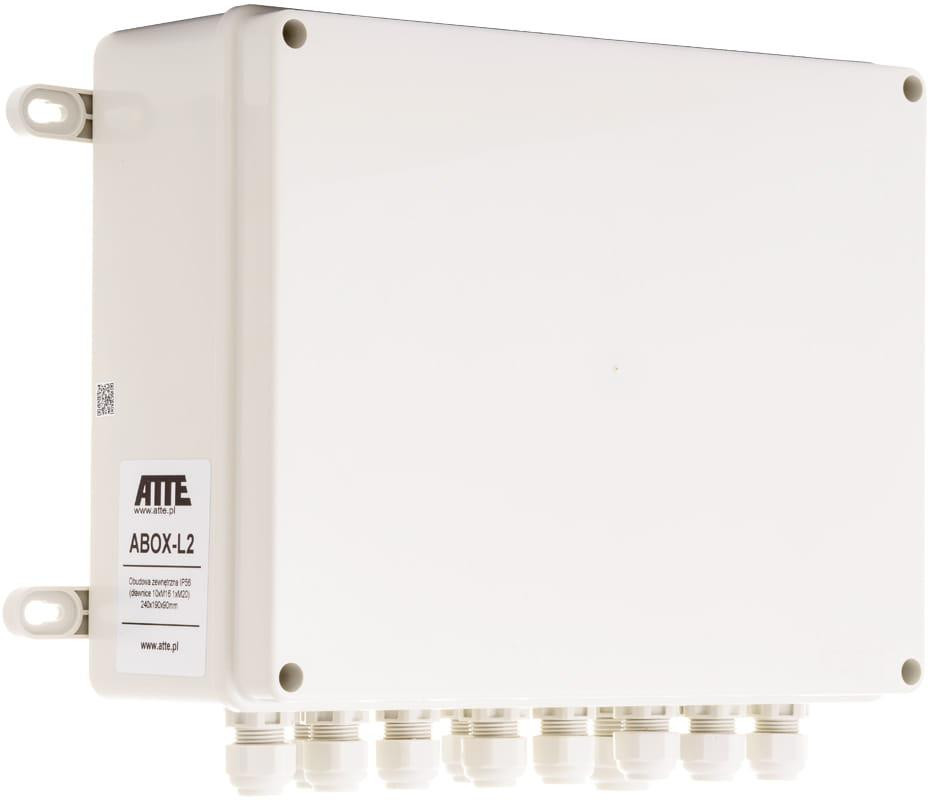

Vonkajšie skrinky série ABOX predstavujú praktické riešenie ochrany zariadení a kabeláže montovanej do vonkajšieho prostredia. Vysoko kvalitný plast zabezpečuje odolnosť voči UV žiareniu a ďalším, nepriaznivým poveternostným vplyvom. Modely dostupné v ponuke sú vybavené montážnou doskou s špeciálnym otvorom v rastri 10,8 mm. Je to kompatibilné s rozostupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálny alebo horizontálny montáž vybraných zariadení v ľubovoľnej otvorenej časti montážnej dosky
Najdôležitejšie vlastnosti a funkcie:
- podpora kamier 4K Ultra HD
- možnosť napájania 8 PoE príjemcov 802.3at/af alebo PASSIVE
- elektronický poistník nezávisle pre každý PoE kanál (auto návrat)
- možnosť vypnutia napájania na portoch PoE
- jasná optická signalizácia stavu napájania a prenosu dát
- až 40 W výkonu na portoch PoE (LAN_1…LAN_8)
- ľahké a rýchle uvedenie do prevádzky bez nutnosti konfigurácie parametrov
- vysoká účinnosť napájacieho modulu (>90%)
- ľahká a rýchla servisná údržba vďaka modulovej konštrukcii
- ľahká rozšírenie a škálovanie systému prostredníctvom pripojenia ďalších switchov série xPoE / IP a IPB / IPUPS
- montáž modulov v ľubovoľnej otvorenej časti montážnej dosky (rastrový systém)
- kryt a skrinka spojené drôtom pre uľahčenie servisu
- možnosť zachovania rezervy káblov vo vnútri skrinky

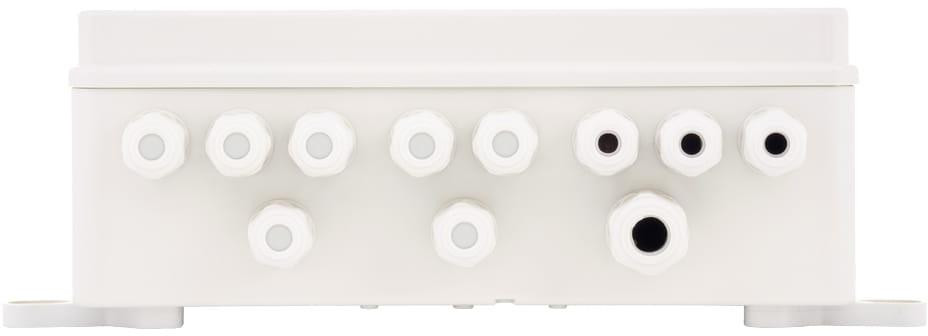

- vstupy káblov cez zabudované v skrinke prechodky: 10×M16 a 1×M20

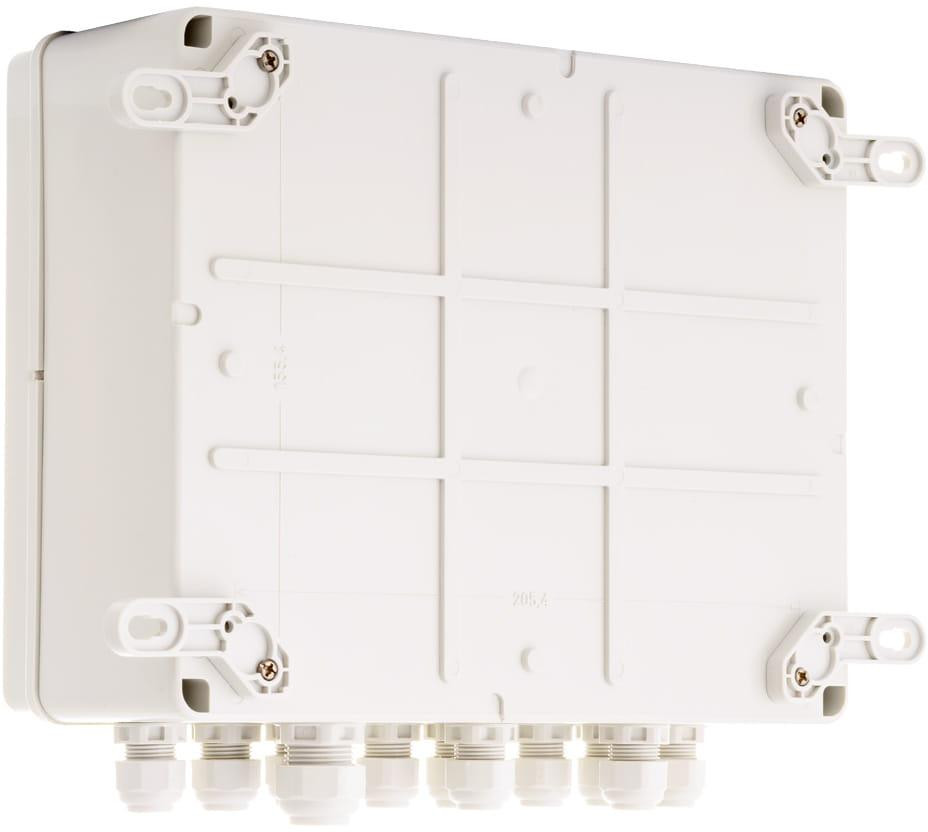

- v balení 4 držiaky umožňujúce montáž skrinky bez narušenia ochranného stupňa IP56
- voliteľný adaptér ADD-PMAL umožňuje ľahkú montáž oboch na stĺpoch alebo lampách (predávaný samostatne)
Technické špecifikácie
| LAN porty | 10 portov RJ45 (8x LAN + PoE 10/100 Mbps, 2x Gigabit UpLink) |
| Podporované PoE zariadenia (štandard / max. výkon) | 802.3af – do 15,4 W LAN_1…LAN_8 (Vin > 48 VDC) 802.3at – do 30 W LAN_1…LAN_8 (Vin > 48 VDC) PoE PASSIVE – do 40 W LAN_1…LAN_8 |
| Výstupy PoE (štandard / režim napájania) | LAN_1…LAN_8 PoE PASSIVE, režim B (4,5+) (7,8-) |
| Zabezpečenie výstupov PoE (preťaženie / proti skratu) | LAN_1…LAN_8 0,75A / elektrický (auto-návrat) |
| Mikroprepínače SW1 (DIP prepínač) | prepínače 1…8 „PoE ON/OFF“ – napájanie PoE na portoch LAN_1…LAN_8 |
| Záložný zdroj (druh / typ) | impulzový SMPS / APS-90-480-OF |
