Popis

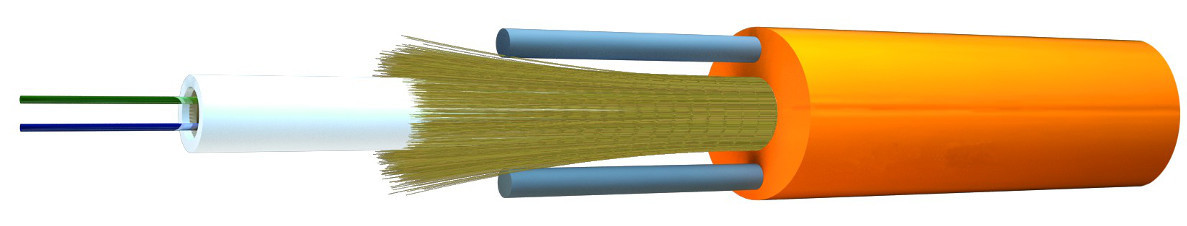

Podzemný optický kábel DAC 8J 1m
NAJDÔLEŽITEJŠIE VLASTNOSTI
- Jednovláknový optický kábel
- Počet vlákien: 8
- Typ vlákna: 9/125
- Možnosť priameho uloženia v zeme
- Ochrana proti prenikaniu vlhkosti
- Odolnosť voči deformáciám
Použitie
Vonkajší optický kábel na priame zakopanie do zeme DAC.
TECHNICKÁ ŠPECIFIKÁCIA
- Produktová skupina: Vonkajší kábel
- Štandard vlákna: ITU-TG.657.A1
- Odolnosť voči deformáciám: áno
- Bezhalogénový (v súlade s EN 50267-2-2): áno
- Ochrana proti pozdĺžnemu prieniku vlhkosti: áno
- Hlodavcom odolný: nie
- Tuba: centrálna
- Typ vlákna: SM
- Vonkajšia ochranná vrstva: PP (Polipropylén)
- Farba vonkajšej vrstvy: oranžová
- Hrúbka vonkajšej vrstvy: 1.5mm
- Rozsah teploty prevádzky: -30°C / +70°C
- Rozsah teploty inštalácie: -10°C / +50°C
- Rozsah teploty skladovania/prepravy: -30°C / +70°C
CHARAKTERISTIKA KÁBLA
- Názov: DAC 8J
- Konstrukcia: 8 x SM (1×8)
- Polomer ohybu [mm]: 60
- Hmotnosť [kg/km]: 28
- Priemer [mm]: 5.9
- Max. ťahová sila [N]: 1200
CHARAKTERISTIKA VLÁKNA
- Typ vlákna: Jednovláknové vlákno 9/125 nm podľa ITU-T
- ITU-T/IEC: ITU-T G.657.A1 IEC-60793-2-50, B6-A1
- Priemer poľa módu: 1310 nm [Pm] : 9.2 ± 0.3
- Priemer poľa módu pri 1550 nm [Pm]: 10.2 ± 0.4
- Necentrickosť poľa módu [%]: Maximálne 6
- Necentrickosť jadra/povlaky vlákna [Pm]: Maximálne 0.4
- Priemer primárnej vrstvy vlákna [Pm]: 125.± 0.5
- Necentrickosť priemeru plášťa [%]: Maximálne 0.6
- Priemer bezfarebného plášťa [Pm]: 242 ± 5
- Priemer pokrytia, v farbe [Pm]: 254 ± 7
- Necentrickosť plášťa/povlaky vlákna [Pm]: Maximálne 8
- Rozsah teploty prevádzky; -60°C až +85°C [DB/km]: Maximálne 0.05
- Citlivosť na ohýbanie – 10 otáčok okolo Ø30 mm – 1550 nm [dB]: Maximálne 0.1
- Citlivosť na ohýbanie – 10 otáčok okolo Ø30 mm – 1625 nm [dB]: Maximálne 0.3
- Citlivosť na ohýbanie – 1 otáčka okolo Ø20 mm – 1550 nm [dB]: Maximálne 0.75
- Citlivosť na ohýbanie – 1 otáčka okolo Ø20 mm – 1625 nm [dB]: Maximálne 1.5
- Dĺžka rezania vlákna [nm]: Maximálne 1260
- Dĺžka vlny pre nulovej disperzie [nm]: 1300-1322
- Pokles nulovej disperzie [ps/nm²km]: Maximálne 0.090
- Chromatická disperzia; 1285 nm-1330 nm [ps/nm.km]: Maximálne 3.0
- Chromatická disperzia 1550 nm [ps/nm.km]: Maximálne 17.0
- Chromatická disperzia 1625 nm [ps/nm.km]: Maximálne 21.0
- Hodnota PMD Q vzorku [ps/vkm]: Maximálne 0.20
- Maximálne útlm pri 1383 nm: 0.29
- Maximálne útlm pri 1550 nm: 0.19
- Skupinový index lomu 1330 nm: 1.14671
- Skupinový index lomu 1550 nm: 1.14675
- Skupinový index lomu 1625 nm: 1.14680
