Popis

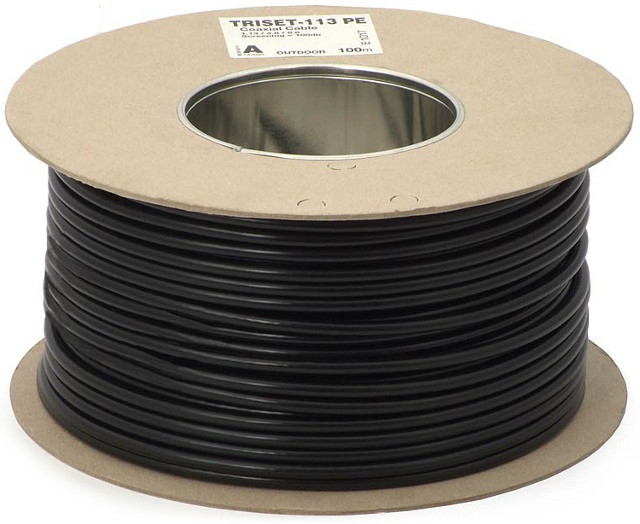

KÁBEL KONCENTRICKÝ TRISET-113 75 Om PE+gél Fca TRIEDA A 1,13/4,8/6,8 100 dB
Model: KÁBEL KONCENTRICKÝ TRISET 113 GÉLOVÝ
NAJDÔLEŽITEJŠIE VLASTNOSTI
- nízke tlmenie
- vynikajúce prispôsobenie
- vysoká účinnosť tienenia
- plášť PE
TECHNICKÁ ŠPECIFIKÁCIA
- Meďové jadro:
- Priemer jadra: mm,1,13,+/- 0,03
- Dielektrikum fyzicky penené:
- Hrúbka dielektrika: mm,1,83,+/-0,05
- Priemer dielektrika: mm,4,8,+/-0,1
- Oválnosť (deformácia od kruhového prieerezu): ,+/-2%
- Fólia hliníková/PET/Hliníková fólia 9+23+9µm:
- Šírka: mm,18,+/-0,3
- Záložka: mm,>3,+/-0,5
- Hrúbka: µm,46,+/-3
- Materiál: Aluminium
- Priemer drôtu: mm,0,12,+/-0,01
- Počet drôtov: ks,24 x 7,
- Uhol vinutia: stupne,23,
- Vonkajší plášť:
- Materiál: PE
- Hrúbka: mm,0,8,+/-0,1
- Priemer: mm,6,8,+0,20/-0,05
- Farba: ,čierna,
- Elektrické parametre:
- Odpor kábla pri teplote 20 °C: Om/km,16,85,+/-0,5
- Kapacita: pF/m,52,+/-1,5
- Izolačný odpor: MOm/km,2000,+/-3%
- Impedancia: Om,75,+/-3
- Koeficient skrátenia vlny: %,84,+/-1
