ZEMNÝ OPTICKÝ KÁBEL DAC 12J
Model: DAC 12J
NAJDÔLEŽITEJŠIE VLASTNOSTI
- Jednovláknové optické vlákno
- Počet vlákien: 12
- Typ vlákna 9/125
- Možnosť priameho kladenia do zeme
- Ochrana proti prenikaniu vlhkosti
- Odolnosť voči deformáciám
POUŽITIE
Vonkajší optický kábel určený na priame zakopanie do zeme DAC.
TECHNICKÁ ŠPECIFIKÁCIA
- Skupina produktu: Vonkajší kábel
- Štandard vlákna: ITU-TG.657.A1
- Odolnosť proti deformáciám: áno
- Bezhalogénny (v súlade s EN 50267-2-2): áno
- Ochrana proti pozdĺžnemu prenikaniu vlhkosti: áno
- Hlodavcov odolný: Nie
- Tuba: centrálna
- Typ vlákna: SM
- Vonkajší plášť: PP (Polypropylén)
- Farba vonkajšieho plášťa: oranžová
- Hrúbka vonkajšieho plášťa: 1.5mm
- Rozsah prevádzkových teplôt: -30°C / +70°C
- Rozsah teplôt inštalácie: -10°C / +50°C
- Rozsah teplôt skladovania/prepravy: -30°C / +70°C

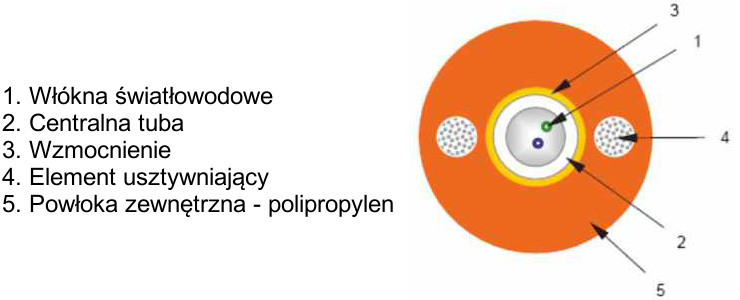

CHARAKTERISTIKA KÁBLA
- Názov: DAC 12J
- Konštrukcia: 12 x SM (1×12)
- Polomer ohybu [ mm ]: 60
- Hmotnosť [ kg/km ]: 28
- Priemer [ mm ]: 5.9
- Max. ťahová sila [ N ]: 1200
CHARAKTERISTIKA VLÁKNA
- Typ vlákna: Jednovláknové vlákno 9/125 nm podľa ITU-T G.657.A1 IEC-60793-2-50, B6-A1
- ITU-T G.657.A1 IEC-60793-2-50, B6-A1
- Priemer poľa módu: 1310nm [Pm] : 9.2 ± 0.3
- Priemer poľa módu 1550nm [Pm]: 10.2 ± 0.4
- Necentrickosť poľa módu [%]: Max. 6
- Necentrickosť jadra/povlaky vlákna [Pm]: Max. 0.4
- Priemer primárnej vrstvy vlákna [Pm]: 125.± 0.5
- Necentrickosť priemeru plášťa [%]: Max. 0.6
- Priemer bezfarebného plášťa [Pm]: 242 ± 5
- Priemer farebného plášťa [Pm]: 254 ± 7
- Necentrickosť plášťa/povlaky vlákna [Pm]: Max. 8
- Rozsah prevádzkových teplôt; -60°C až +85°C [DB/km]: Max. 0.05
- Citlivosť na ohýbanie – 10 otáčok okolo Ø30mm 1550nm [dB]: Max. 0.1
- Citlivosť na ohýbanie – 10 otáčok okolo Ø30mm 1625nm [dB]: Max. 0.3
- Citlivosť na ohýbanie – 1 otáčka okolo Ø20mm 1550nm [dB]: Max. 0.75
- Citlivosť na ohýbanie -1 otáčka okolo Ø20mm 1625nm [dB]: Max. 1.5
- Dĺžka odrezovej vlny [Nm]: Max.1260
- Dĺžka vlny pre nulovú disperziu [Nm]: 1300-1322
- Pokles nulovej disperzie [Ps/nm²km]: Max. 0.090
- Chromatická disperzia; 1285nm-1330nm [Ps/nm.km]: Max. 3.0
- Chromatická disperzia 1550nm [Ps/nm.km]: Max. 17.0
- Chromatická disperzia 1625nm [Ps/nm.km]: Max. 21.0
- Hodnota vzorku PMD Q [Ps/vkm]: Max. 0.20
- Max. útlm 1383nm: 0.29
- Max. útlm 1550nm: 0.19
- Skupinový index lomu 1330nm: 1.14671
- Skupinový index lomu 1550nm: 1.14675
- Skupinový index lomu 1625nm: 1.01.4680
