Popis

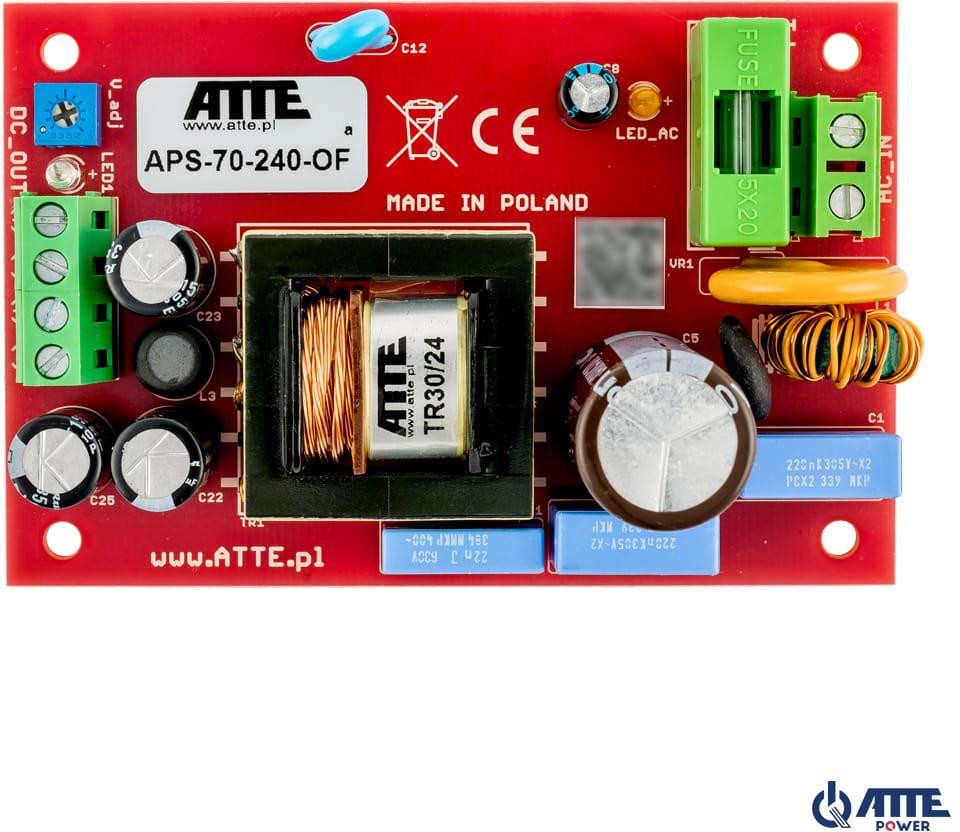

Sieťový zdroj SMPS 24V 3A 72W ATTE APS-70-240-OF
Určenie
APS-70-240-OF je sieťový zdroj dodávajúci stabilné jednosmerné napätie pre náročné elektronické zariadenia, napríklad záznamové zariadenia a podobne. Vďaka integrácii ochrany proti prepätiu a skratu je odporúčaný najmä pre prevádzku v monitorovacích systémoch vyžadujúcich vysokú spoľahlivosť napájania. Zostava zdroja je vysokoúčinný impulzný menič, ktorý zabezpečuje izoláciu medzi sieťou 230 VAC a napájaným zariadením.
Konstrukcia OF (Open Frame) umožňuje zabudovať zariadenie do ľubovoľného puzdra, avšak najpohodlnejším spôsobom montáže sú dedikované puzdrá série ABOX a montážne plechy vybavené systémovými otvoreniami v rastri 10,8 mm. Je kompatibilná s rozostupom montážnych otvorov modulov pre zabudovanie. Systémové riešenie umožňuje vertikálnu aj horizontálnu montáž vybraných zariadení v ľubovoľnej časti puzdra alebo montážnej dosky.
Najdôležitejšie vlastnosti
- kompletné riešenie napájania zariadení CCTV v kompaktnom puzdre
- nízke prehrievanie vnútorného priestoru puzdra vďaka vysokej účinnosti zdroja
- odolnosť voči skratu a preťaženiu; odolnosť proti prepätiu zo strany siete 230 VAC aj zo výstupu zdroja
- ľahká montáž do puzdier s otvormi v rastri 10,8 mm
Technické parametre
| Výstupné napätie | 21 … 26 VDC (regulované potenciometrom V_adj) |
| Výstupný prúd | 3A |
| Účinnosť | 90% @60W |
| Vstupné napätie | 180 … 240 VAC |
| Ochrana vstupu | Prúdový istič T3,15A |
| Ochrana proti skratu | 5A (vyžaduje reštart zdroja) |
| Ochrana proti preťaženiu | 5A |
| Prevádzková teplota | -10 … +40°C |
| Konstrukcia puzdra | Žiadna – modul na zabudovanie |
| Montáž | Závlačkové kolíky, otvory na montáž v rastri 10,8 mm |
| Rozmery | 100 x 65 x 40 mm |
| Hmotnosť | 0,11 kg |
