Popis

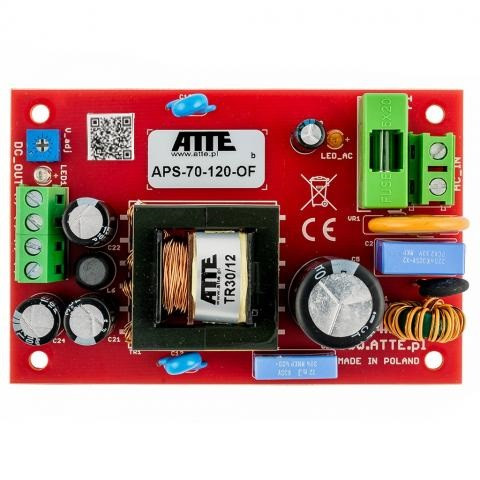

Sieťový zdroj SMPS 12V 6A 72W ATTE APS-70-120-OF
Určenie
APS-70-120-OF je sieťový napájací zdroj poskytujúci stabilné jednosmerné napätie pre náročné elektronické zariadenia, napr. CCTV kamery, rekordéry a pod. Vďaka integrácii ochranných prvkov proti prepätiu a skratu je odporúčaný najmä pre prevádzku v monitorovacích systémoch vyžadujúcich vysokú spoľahlivosť napájania. Obvod napájania je vysokovýkonný impulzný menič, ktorý zabezpečuje izoláciu medzi sieťou 230 VAC a napájaným zariadením.
Konstrukcia OF (Otváraný rám) umožňuje zabudovanie zariadenia do ľubovoľného krytu, avšak najpohodlnejším spôsobom montáže sú dedikované kryty série ABOX a montážne plechy, vybavené otvorením v rastri 10,8 mm. Je kompatibilné so štandardom montážnych otvorov modulov určených na zabudovanie. Systémové riešenie umožňuje vertikálny alebo horizontálny montáž vybraných zariadení do ľubovoľnej časti krytu alebo montážneho plechu.
NAJDÔLEŽITEJŠIE VLASTNOSTI:
- kompletné riešenie napájania zariadení CCTV v kompaktnom kryte
- nízke prehrievanie vnútorného priestoru vďaka vysokej účinnosti napájacieho zdroja
- odolnosť voči skratu a preťaženiu
- odolnosť voči prepätiu zo strany siete 230 VAC aj zo výstupu napájacieho zdroja
- ľahká montáž v krytoch s otvorením v rastri 10,8 mm
Špecifikácia
| Výstupné napätie | 11,2 … 14,2 VDC (regulované potenciometrom V_adj) |
| Výstupný prúd | 6A |
| Príkon napájacieho zdroja | 72W |
| Účinnosť | 90% @60W |
| Vstupné napätie | 180 … 240 VAC |
| Ochrany vstupu | Pojistka T3,15A |
| Ochrana proti skratu | 9A (vyžaduje restart napájacieho zdroja) |
| Ochrana proti preťaženiu | 9A |
| Prevádzková teplota | -20 … +40°C |
| Konštrukcia puzdra | Žiadna – modul na zabudovanie |
| Montáž | Zatĺskové distančné kolíky, montážne otvory v rastri 10,8 mm |
| Rozmery | 100 x 65 x 40 mm |
| Hmotnosť | 0,11 kg |
