Popis
Záložný napájací zdroj SMPS 12V 6A 72W ATTE AUPS-70-120-H
Určenie
Zariadenie je záložný napájací zdroj určený na napájanie zariadení systémov CCTV alebo systémov kontroly prístupu. Zariadenie predstavuje praktické riešenie problému zálohovania napájania kamier a iných zariadení monitorovania vyžadujúcich neprerušované napájanie. Napájací zdroj umožňuje vytváranie distribuovaných systémov monitorovania s centrálnym zálohovaným napájaním. Systémy sú určené na prevádzku s akumulátormi kyselinovo-olovnatými alebo suchými typu SLA.

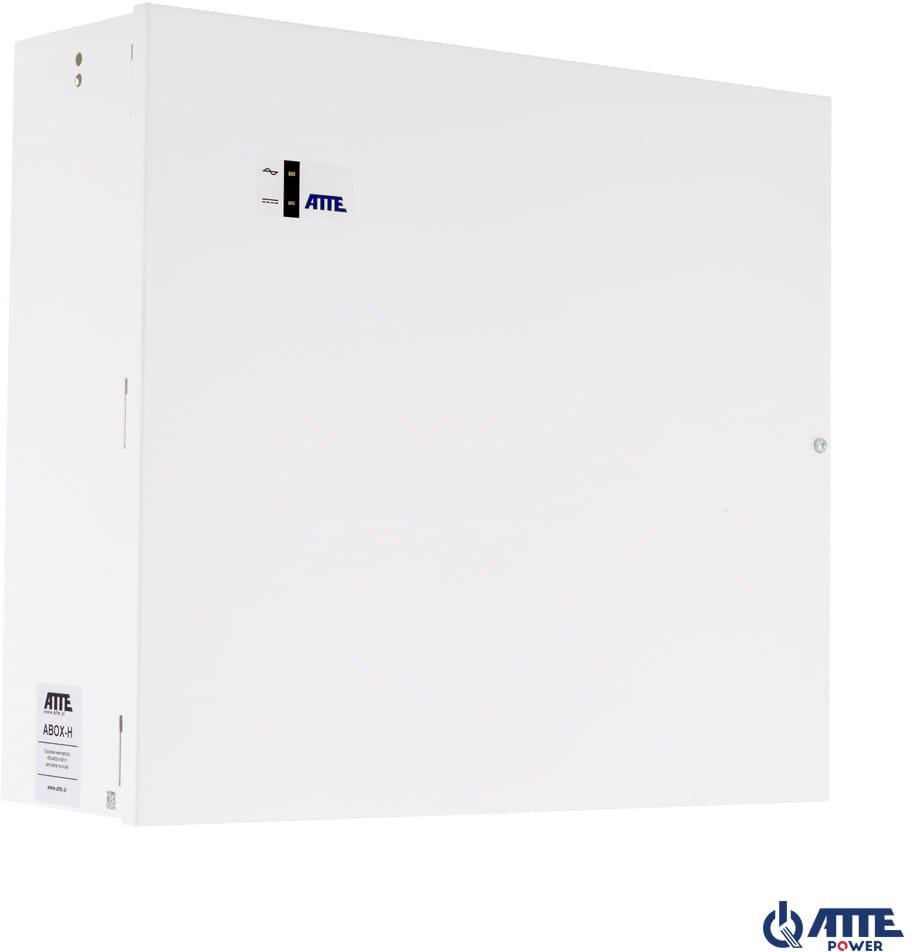

Vnútorné skrinky série ABOX predstavujú pohodlné riešenie estetiky zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky skrinky sú vyrobené z oceľového plechu, práškovo lakované na polomatný biely odtieň. Výroba s použitím modernej technologickej linky zabezpečuje najvyššiu kvalitu a precíznosť spracovania. Každá skrinka je vybavená uzáverom na skrutku, odnímateľnými dvierkami a protitlačovým spínačom proti otvoreniu tamper. Dostupné v ponuke modely majú špeciálne otváranie v rastri 10,8 mm. Je to kompatibilné s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálny alebo horizontálny montáž vybraných zariadení v ľubovoľnej otvorenej časti skrinky.
Najdôležitejšie vlastnosti
- kompletné riešenie napájania zariadení CCTV v kompaktnom kryte
- centrálne zálohovanie napájania
- dlhý čas udržania napájania v porovnaní s klasickými systémami využívajúcimi UPS napájacie zdroje
- nízke zahrievanie vnútra skrinky vďaka vysokej účinnosti napájacieho zdroja
- ľahká montáž v skrinkách so systémovým otvorením v rastri 10,8 mm
Technická špecifikácia
| Akumulátor | 1 x akumulátor gélový alebo AGM 12V / 7…18Ah |
| Výstupné napätie | 12 VDC +/-15% |
| Výstupný prúd | 6A |
| Výstupný výkon napájacieho zdroja | 72W |
| Účinnosť | 90% @70 W |
| Vstupné napätie | 190 … 260 VAC, 50Hz |
| Prúd nabíjania akumulátora | 1 A alebo 2 A (vyberané prepojkou JP1) |
| Pojistka vstupu napájania | Topiková poistka s oneskorením 3,15A |
| Ochrana výstupu | Napájanie siete: Elektronická ochrana proti preťaženiu na úrovni 9A (požadovaný reštart napájacieho zdroja) Prevádzka z akumulátora: Topiková poistka 6,3A |
| Ochrana obvodu akumulátora | Pred spätným pripojením a nadprúdom: Topiková poistka 6,3A Pred hlbokým vybitím: Odpojenie akumulátora pri napätí pod 10,2 V s automatickým návratom |
| Signálizácia | LED1 (žltá) – prítomnosť sieťového napätia LED2 (zelená) – prítomnosť výstupného napätia LED3 (červená) – nabíjanie akumulátora |
| Technické výstupy | OUF – žiadne napätie +DC_OUTACF – žiadne napätie ACVýstupy typu otvoreného kolektora s maximálnym zaťažením 50mA (každé výstup) |
| Spustenie pri chýbajúcom napájaní zo siete AC | Automatické spustenie napájacieho zdroja po pripojení akumulátora |

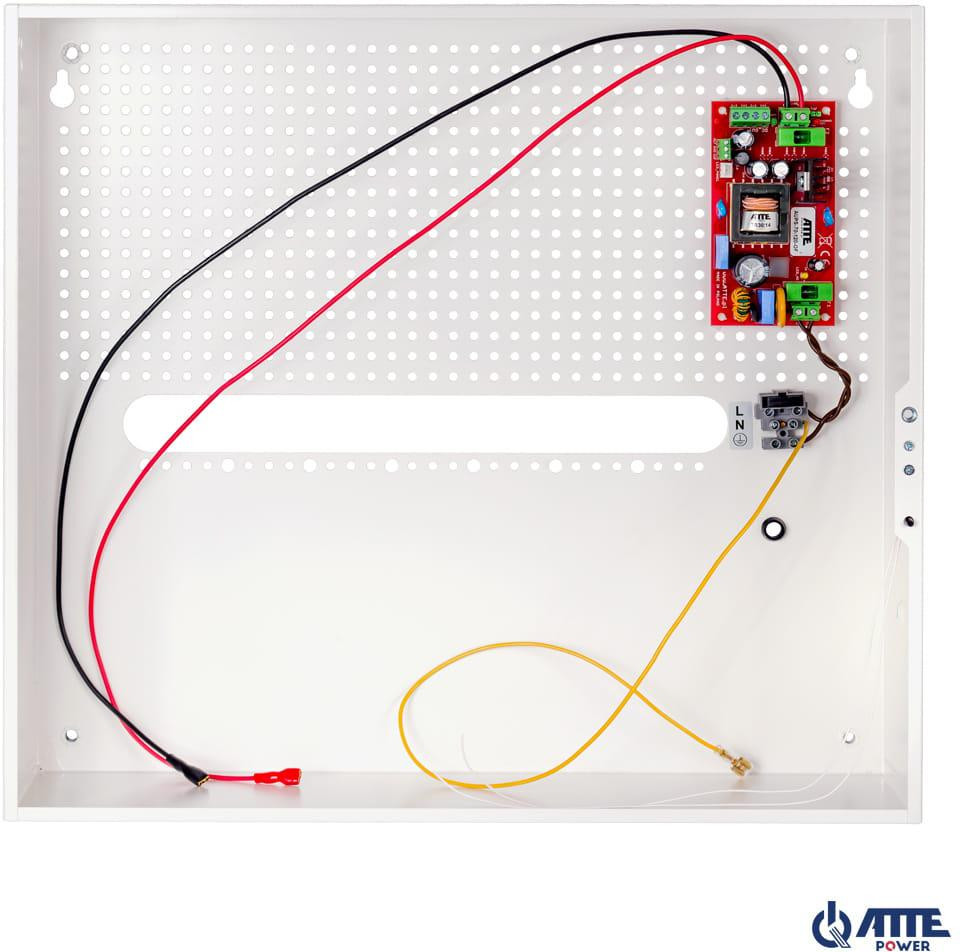

| Konstrukcia skrinky | Skrinka ABOX-E; Materiál skrinky – oceľový plech 0,8 mm; Skrinka natieraná na bielu farbu; Namontovaný tamper proti otvoreniu; Vzdialenosť od steny |
| Inštalácia | Montážne otvory 6 mm, možnosti zavesenia |
| Stupeň ochrany | IP20 |
