Popis

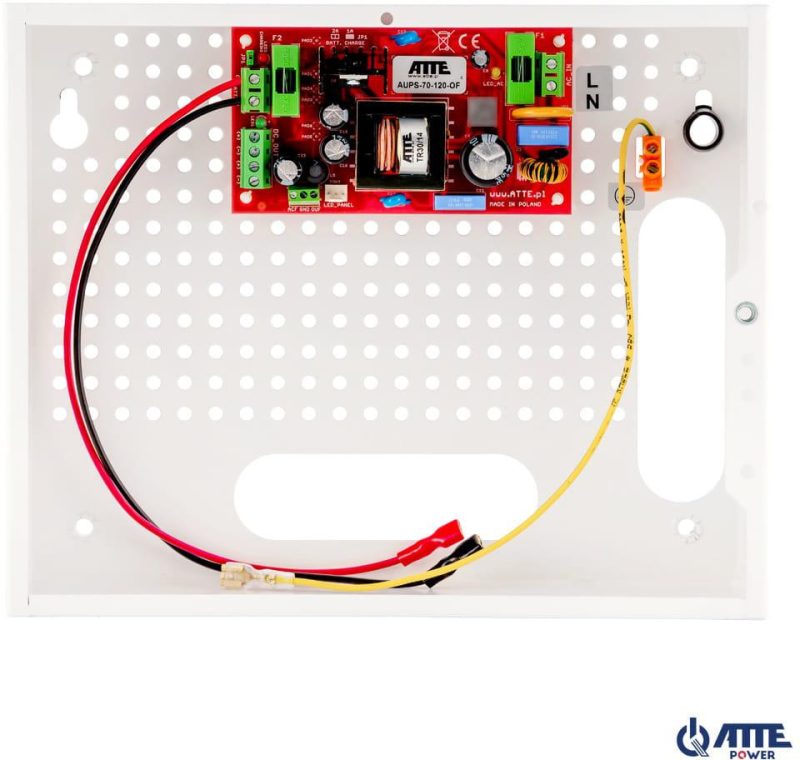

Záložný napájací zdroj SMPS 12V 6A 72W ATTE AUPS-70-120-E
Použitie
Zariadenie je záložný napájací zdroj určený na napájanie zariadení systémov CCTV a systémov kontroly prístupu. Zariadenie je pohodlným riešením problému záložného napájania kamier a ďalších zariadení monitorovania, ktoré vyžadujú nepretržité napájanie. Záložný zdroj umožňuje vytvárať roztrúsené systémy monitorovania so centrálnym zálohovaným napájaním. Systémy sú určené na prevádzku s akumulátormi olovo-kyselinovými alebo suchými typu SLA.
Vnútorné skrinky série ABOX predstavujú pohodlné riešenie estetickej zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky skrinky sú vyrobené z oceľového plechu, práškovo lakované na polosmatnú bielu farbu. Výroba s využitím modernej technologickej linky zabezpečuje najvyššiu kvalitu a presnosť vyhotovenia. Každá skrinka je vybavená zámkom na skrutku, odnímateľnými dverami a tamper spínačom otvorenia. Modely dostupné v ponuke majú špeciálne otváranie v rastri 10,8 mm. Je to kompatibilné s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálny alebo horizontálny montáž vybraných zariadení do ľubovoľnej otvorenej časti skrinky.
Najdôležitejšie vlastnosti
- kompletné riešenie napájania zariadení CCTV v kompaktnom vyhotovení skrinky
- centrálne zálohovanie napájania
- dlhý čas udržania napájania v porovnaní s klasickými systémami využívajúcimi UPS
- nízke prehrievanie vnútorného priestoru skrinky vďaka vysokej účinnosti napájacieho zdroja
- ľahká montáž v skrinkách s otvorovým systémom v rastri 10,8 mm
Technické špecifikácie
| Akumulátor | 1 x akumulátor gélový alebo AGM 12V / 7Ah |
| Výstupné napätie | 12 VDC +/-15% |
| Výstupný prúd | 6A |
| Výkon napájacieho zdroja | 72W |
| Účinnosť | 90% @70 W |
| Vstupné napätie | 190 … 260 VAC, 50Hz |
| Prúd nabíjania akumulátora | 1 A alebo 2 A (vyberané prepojkou JP1) |
| Zabezpečenie vstupu napájania | Pojistka topiková s oneskorením 3,15A |
| Zabezpečenie výstupu napájania | Sieťové napájanie: Elektronické ochrany proti preťaženiu na úrovni 9A (požadovaný reštart zdroja) Prevádzka z akumulátora: Pojistka topiková 6,3 A |
| Zabezpečenie obvodu akumulátora | Pred opačným pripojením a preťažením: Pojistka topiková 6,3 A Pred hlbokým vybitím: Odpojenie akumulátora pri napätí pod 10,2 V s automatickým návratom |
| Signalizácia | LED1 (žltá) – prítomnosť sieťového napätiaLED2 (zelená) – prítomnosť výstupného napätiaLED3 (červená) – nabíjanie akumulátora |
| Technické výstupy | OUF – žiadne napätie +DC_OUTACF – žiadne napätie ACVýstupy typu otvoreného kolektora s maximálnym zaťažením 50 mA (každý výstup) |
| Spustenie pri neprítomnom AC napájaní | Automatické spustenie napájacieho zdroja po pripojení akumulátora |

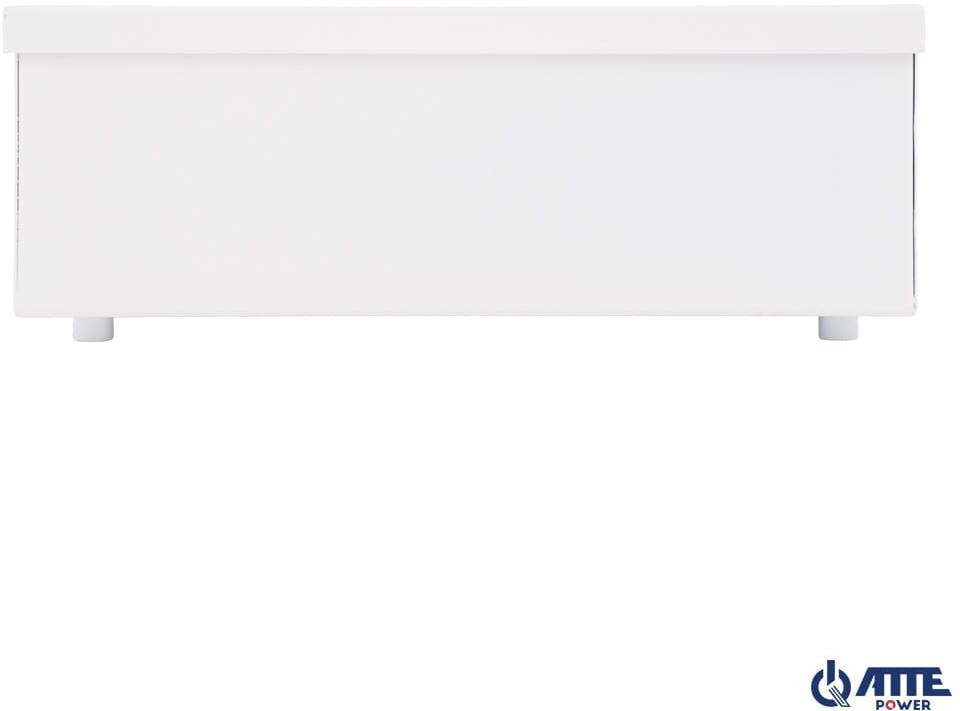

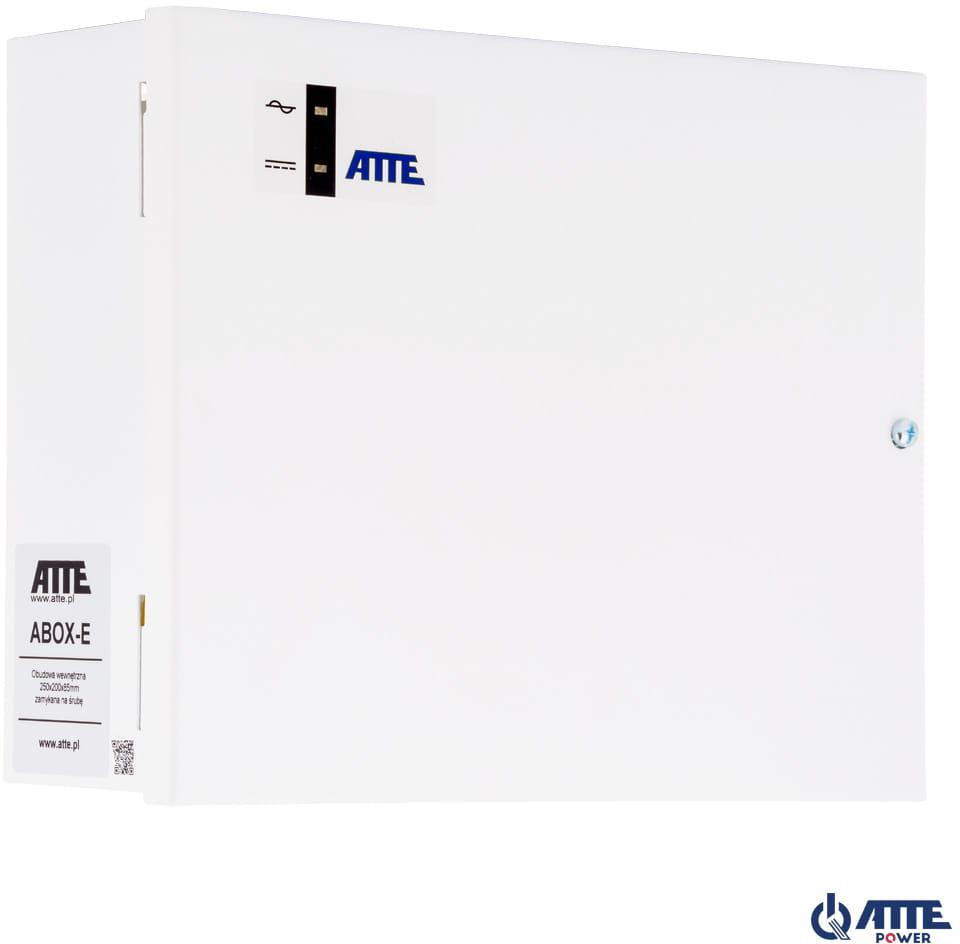

| Konstrukcia skrinky | Skrinka ABOX-E. Materiál skrinky – oceľová platňa 0,8 mm. Skrinka natieraná na bielu farbu. Nainštalovaný tamper spínač otvorenia. Vzdialenosť od steny |
| Montáž | Montážne otvory 6 mm, možnosti zavesenia |
| Stupeň ochrany | IP2 |
