Popis

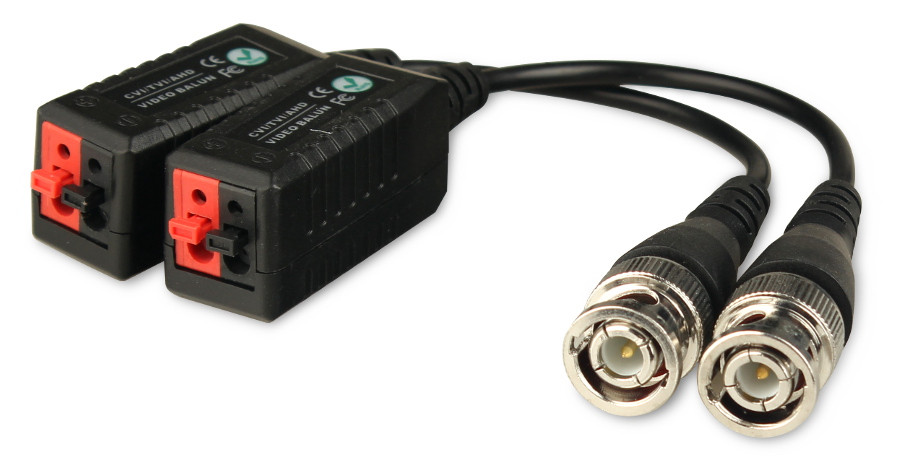

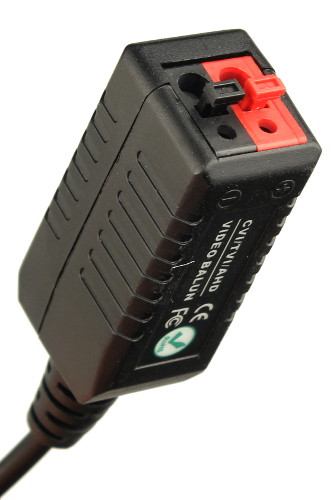

Transformátor videa AHD/TVI/CVI na kabelku KPL
URČENIE
Transformátor určený na prenos video signálu cez kábel typu „skrútený pár“ v systémoch analógovej priemyselnej televízie HD v rôznych technológiách TVI, AHD a CVI.
TECHNICKÁ ŠPECIFIKÁCIA
Impedancia skrúteného páru UTP 75 Ohm
Impedancia pre BNC 100 Ohm
Vstupné rozhranie (UTP) Zásuvka so svorkami
Výstupné rozhranie (Zariadenie) Kábel s mužským konektorom BNC
Prenosové pásmo 60 MHz
Útlm 0.5dB
Pomer signálu k šumu 60dB
Rozsah prenosu AHD (max)*
720p – 450m
1080p – 250m
3Mpix – 8Mpix – 200m
Rozsah prenosu HD-CVI
720p: 450m
1080p – 250m
3Mpix – 8Mpix – 200m
Rozsah prenosu HD-TVI
720p: 250m
1080p – 250m
3Mpix – 8Mpix – 200m
URČENIE transformátora videa na kábli AHD/TVI/CVI Ewimar TR-1F-HD 8MP:
- Transformátor videa na kábli AHD/TVI/CVI Ewimar TR-1F-HD 8MP je určený na prenos video signálu cez kábel typu „skrútený pár“ v systémoch analógovej priemyselnej televízie HD v rôznych technológiách TVI, AHD a CVI.
Technická špecifikácia transformátora videa na káble AHD/TVI/CVI Ewimar TR-1F-HD 8MP:
Impedancia skrúteného páru UTP
75 Ohm
Impedancia pre BNC
100 Ohm
Vstupné rozhranie (UTP)
Zásuvka so svorkami
Výstupné rozhranie (Zariadenie)
Kábel s mužským konektorom BNC
Prenosové pásmo
60 MHz
Útlm
0.5dB
Pomer signálu k šumu
60dB
Rozsah prenosu AHD (max)*
720p – 450m
1080p – 250m
3Mpix – 8Mpix – 200m
Rozsah prenosu HD-CVI
720p: 450m
1080p – 250m
3Mpix – 8Mpix – 200m
Rozsah prenosu HD-TVI
720p: 250m
1080p – 250m
3Mpix – 8Mpix – 200m
