Popis

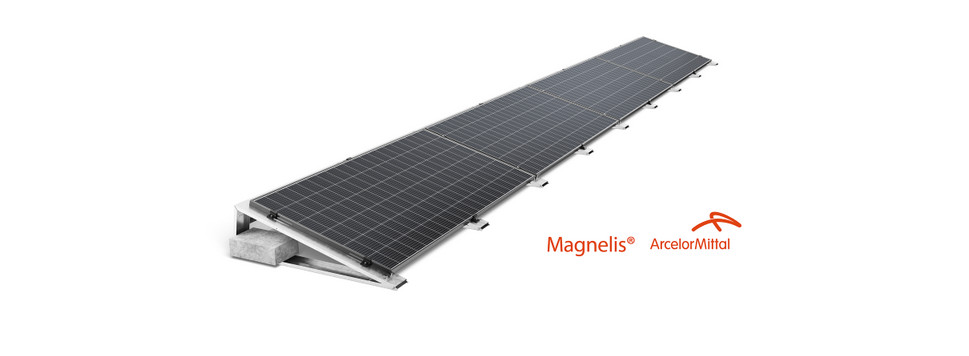

Systém CORAB PB-096.1 1KPL L2919 15 stupňov vonkajší sklon
Určenie
Súprava prvkov slúžiaca na realizáciu nosnej konštrukcie veľkých fotovoltických modulov na plochej streche. Inštalácia je možná prostredníctvom vhodného balastového systému. Naklonenie fotovoltických modulov je 15 stupňov. Konštrukcia je určená pre inštaláciu orientovanú na juh. Systém obsahuje podpory prispôsobené vonkajším okrajom modulu. Na dosiahnutie kompletného systému je potrebné zvoliť vhodný vnútorný kotviaci prvok.
Zostava pozostáva z:
-5 ks – PODPORA TROJÚHOLNÁ 15 STUPŇOV VONKAJŠIA (ROZLOŽENÁ) L2919 (číslo indexu: XPF_PB096.1.001)
-10 ks – ŠRUBA S VALCOVOU HLAVOU M8X20 DIN 912 A2 (číslo indexu: M485)
-10 ks – PODLOŽKA PRUŽNÁ TYP „S“ M8 DIN9250 A2 (číslo indexu: M1070)
-10 ks – OKRÚHLA PODLOŽKA 8,4 DIN 125 A A2 (číslo indexu: M484)
-10 ks – MATICA KLADIVOVÁ KONTRUJÚCA 12X60X5 OHNUTÁ (číslo indexu: Y_NAK005)
-10 ks – PLECHOVÝ SKRUT 6X25 so závitom dvojitým A2 + podložka z EPDM (číslo indexu: M529)
Balenie neobsahuje prvky ako napríklad:
-ZABEZPEČOVACÍ ZÁCHYT PUSH IN (číslo indexu: M950),
-PODPORA TROJÚHOLNÁ 15 STUPŇOV VNÚTORNÁ (ROZLOŽENÁ) L2919 (číslo indexu: XPF_PB096.1.002),
-Veterné výstuhy.
V prípade balastnej inštalácie:
-BALASTNÝ SYSTÉM.
Podopierané konštrukcie:
PB-096
