Popis

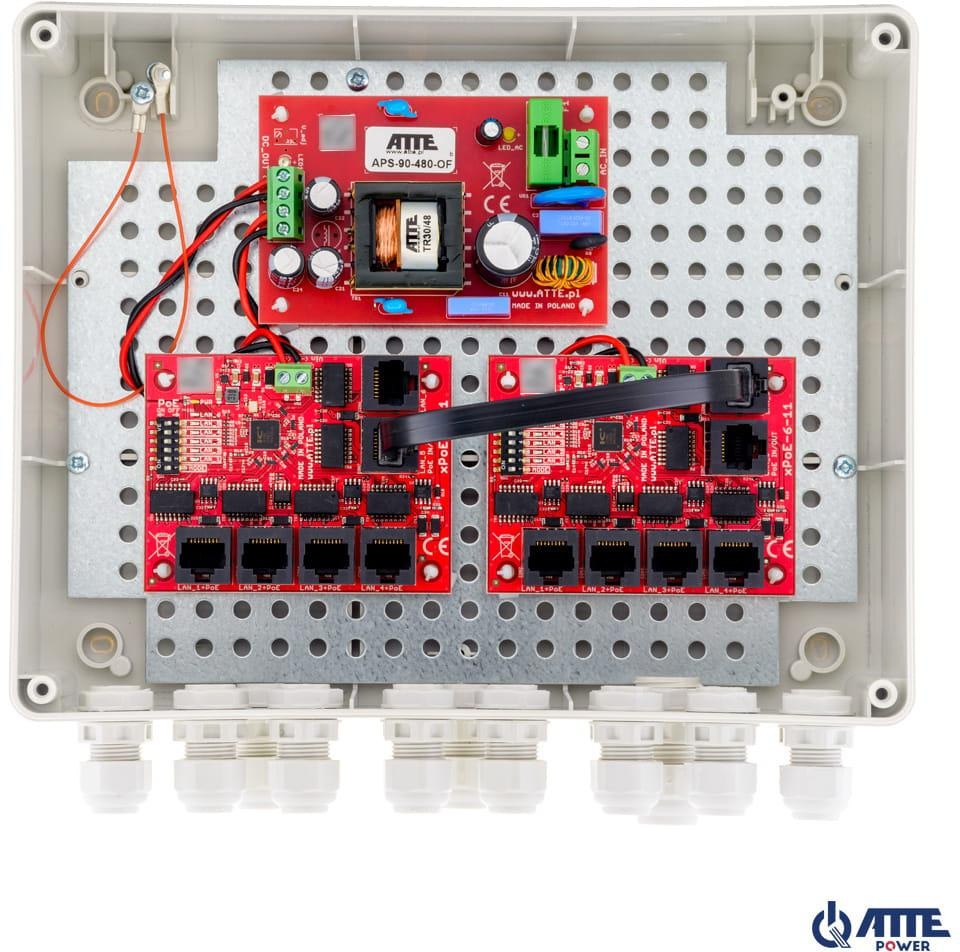

VONKAJŠÍ SWITCH 10-PORTOVÝ POE ATTE IP-9-11-L2
Určenie
IP-9-11-L2 je hotový set, určený na napájanie systému priemyselného IP video monitoringu, ktorý sa skladá z 9 IP kamier. Elektronické ochrany výstupov PoE zabezpečujú kontinuitu prevádzky celého systému pri skrate alebo preťažení jednotlivých vetiev napájania a automatický návrat napätia po odstránení poruchy. Režim „Long Range“ umožňuje zväčšiť dosah prenosu na 280 m s využitím štandardného UTP káblu.
Sady so switchem PoE sú určené na spoluprácu s IP kamerami a ďalšími sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af a PoE PASSIVE.

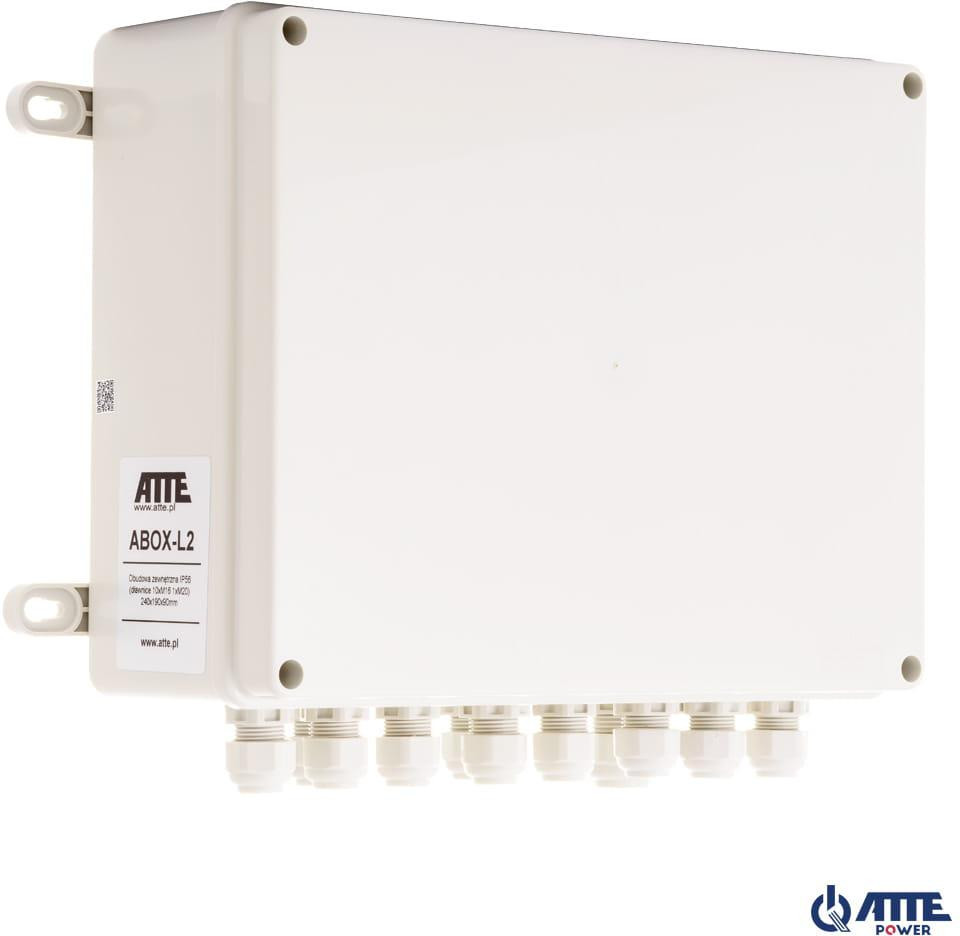

Vonkajšie skrinky série ABOX predstavujú praktické riešenie ochrany zariadení a káblových spojov inštalovaných vo vonkajších podmienkach. Vysokokvalitný plast zaisťuje odolnosť voči UV žiareniu a ďalším neprajúcim poveternostným vplyvom. Modely v ponuke sú vybavené montážnou doskou s otvorením v rastri 10,8 mm. Je kompatibilné so vzdialenosťou otvorov montážnych modulov na zabudovanie. Systémové riešenie umožňuje zvislý aj vodorovný montáž vybraných zariadení do ľubovoľnej otvorenej časti montážnej dosky.
Najdôležitejšie vlastnosti a funkcie
- možnosť napájania 9 PoE zariadení 802.3at/af alebo PASSIVE
- možnosť prenosu údajov na 280 m (v režime Long Range)
- elektronický istič nezávislý pre každý PoE kanál (automatický návrat)
- možnosť vypnutia napájania na vybraných PoE portoch
- výrazná, optická signalizácia stavu napájania a prenosu dát
- až 70 W na porte LAN_5 PoE IN/OUT
- až 40 W na ostatných portoch PoE
- ľahké a rýchle spustenie bez nutnosti konfigurácie parametrov
- vysoká účinnosť napájacieho modulu (>90%)
- ľahký a rýchly servis inštalácie vďaka modulovej konštrukcii
- ľahká rozširiteľnosť a škálovateľnosť systému prostredníctvom pripojenia ďalších switchov série xPoE/IP a IPB/IPUPS
- montáž modulov do ľubovoľnej otvorenej časti montážneho plechu (rastrový systém)
- kryt a skrinka spojené šnúrkou pre uľahčenie servisu
- možnosť zachovať zásobu káblov vo vnútri skrine
- vstup káblov cez v obudove namontované káblové hrdlá: 10x M16 a 1x M20

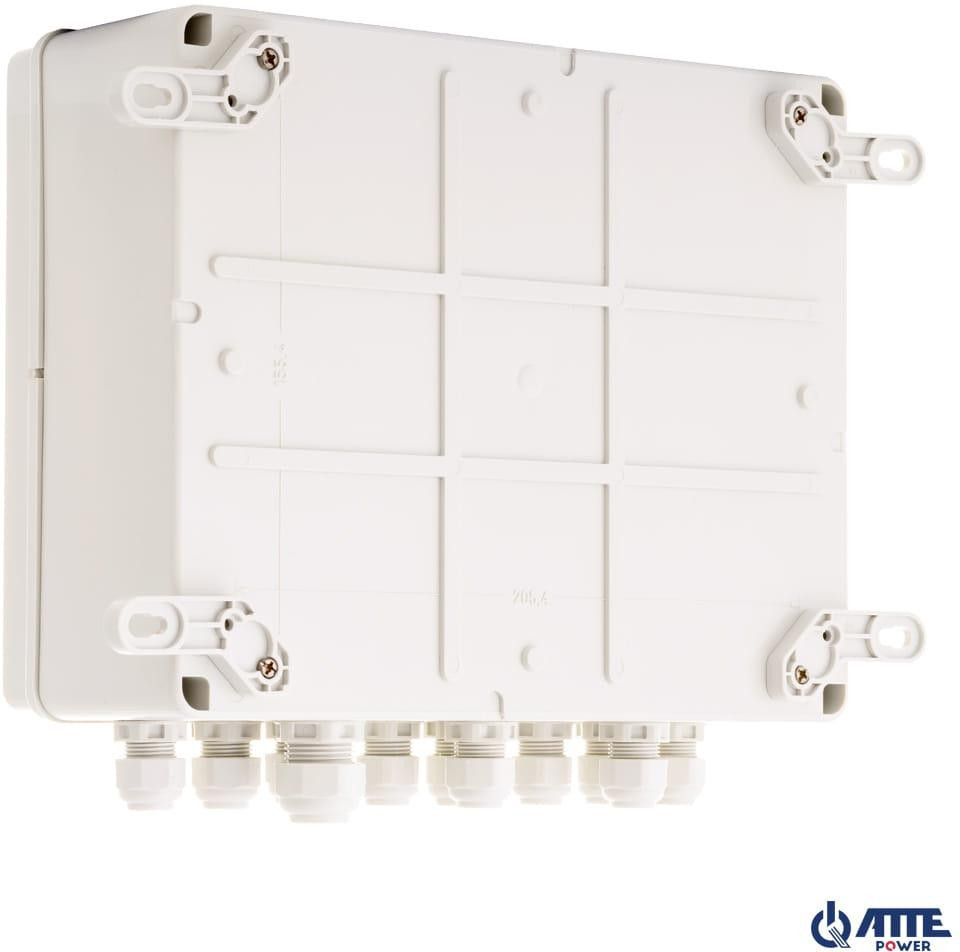

- v balení 4 držiaky umožňujúce montáž skrine bez narušenia krytia IP56
- voliteľný adaptér ADD-PMAL umožňuje ľahký montážny pre obe skrine na stĺpoch alebo pouličných lampách (predávaný samostatne)
Technická špecifikácia
| Porty LAN | 10 portov RJ45 10/100Mbps (9x LAN + PoE, 1x UpLink) |
| Podporované PoE zariadenia (štandard / max. výkon) | 802.3af – do 15,4W LAN_1…LAN_5 802.3at – do 30W LAN_1…LAN_5 PoE PASSIVE – do 70W LAN_5 / do 40W LAN_1…LAN_4 |
| Výstupy PoE (štandard / režim napájania) | LAN_1…LAN_5 PoE PASSIVE, režim B (4,5+) (7,8-) |
| Zabezpečenie výstupov PoE (nadprúdové / proti skratu) | LAN_1…LAN_4 0,75 A / elektronické (automatický návrat) LAN_5 1,25 A / elektronické (automatický návrat) |
| Mikroprepínače SW1 | prepínač 1 „MODE“ – režim práce switche prepínače 2…6 „PoE ON/OFF“ – napájanie |
