Popis
5-portový SWITCH POE ATTE IP-5-11-M2
Určenie
IP-5-11-M2 je hotový set, určený na napájanie IP CCTV systému pozostávajúceho z 5 IP kamier. Elektronické ochrany výstupov PoE zaisťujú kontinuitu prevádzky celého systému pri skratu alebo preťažení jednotlivých vetiev napájania a automatický návrat napätia po odstránení poruchy. Režim „Long Range” umožňuje zvýšenie dosahu prenosu na 280m za použitia štandardného káblového UTP.
Zostavy so switchom PoE sú určené na spoluprácu s IP kamerami a ďalšími sieťovými zariadeniami napájanými podľa PoE 802.3at/af a PoE PASSIVE.

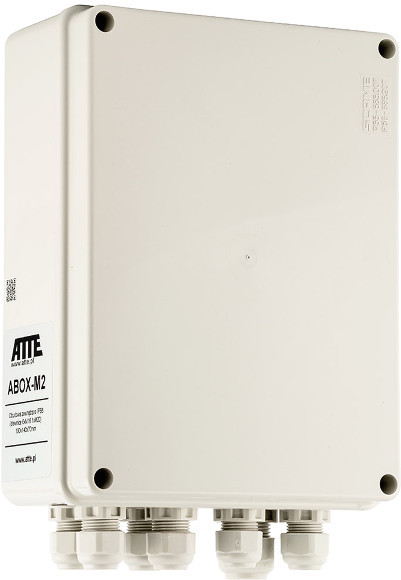

Externé skrinky série ABOX predstavujú pohodlné riešenie ochrany zariadení a kabelových spojov montovaných v exteriéri. Vysoko kvalitný plast zabezpečuje odolnosť voči UV žiareniu a ďalším, nepriaznivým poveternostným vplyvom. Modely v ponuke sú vybavené montážnou doskou so zvláštnymi otvormi v rastri 10,8mm. Je to kompatibilné s rozstupom montážnych otvorov modulov do zabudovania. Systémové riešenie umožňuje zvislý alebo vodorovný montáž vybraných zariadení v ľubovoľnej, otvorenej časti montážnej platne.

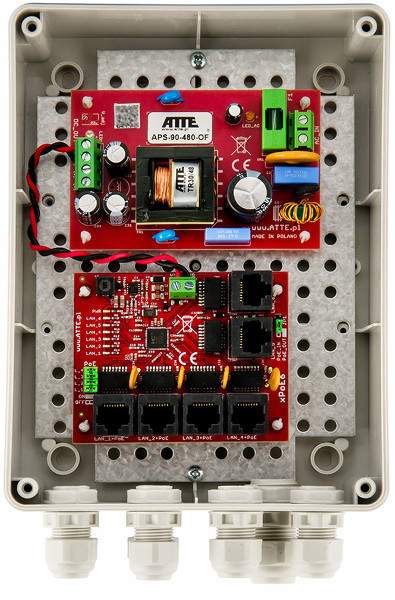

Do balenia patrí:
- 1x skriňa ABOX-M2
- 1x napájací zdroj APS-90-480-OF
- 1x switch xPoE-6-11-OF
Najdôležitejšie vlastnosti a funkcie:
- možnosť napájať 5 PoE zariadení 802.3at/af alebo PASSIVE
- možnosť prenosu dát na 280m (v režime Long Range)
- elektronické poistky nezávislé pre každý PoE kanál (automatický návrat napätia)
- možnosť vypnutia napájania na vybraných portoch PoE
- zreteľná optická signalizácia stavu napájania a prenosu dát
- až 70W výkonu na porte LAN_5 PoE IN/OUT
- až 40W výkonu na ostatných portoch PoE
- ľahké a rýchle spustenie bez potreby konfigurácie parametrov
- vysoká účinnosť napájacieho modulu (>90%)
- ľahká a rýchla údržba inštalácie vďaka modulárnej konštrukcii
- ľahká rozšíriteľnosť a škálovateľnosť systému cez pripojenie ďalších switchov série xPoE / IP a IPB / IPUPS
- montáž modulov v ľubovoľnej, otvorenej časti montážnej platne (rastrový systém)
- možnosť zachovania zásoby káblov vo vnútri skrine
- vstup káblov cez v obudove montované kabelové pažy: 6xM16 a 1xM20
- v balení 4 držiaky umožňujúce montáž skrine bez porušenia triedy krytia IP56
Špecifikácia
| Porty LAN | 6 portov RJ45 10/100Mbps (5x LAN+PoE, 1x uplink) |
| Podporované PoE zariadenia (štandard / max. výkon) | 802.3af – až do 15,4W LAN_1…LAN_5 802.3at – až do 30W LAN_1…LAN_5 PoE PASSIVE – až do 70W LAN_5 / až do 40W LAN_1…LAN_4 |
| Výstupy PoE (štandard / režim napájania) | LAN_1…LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-) |
| Zabezpečenie výstupov PoE (nadprúdové / proti skratu) | LAN_1…LAN_40,75A / elektronické (automatický návrat)LAN_51,25A / elektronické (automatický návrat) |
| Mikroprepínače SW1 | prepínač 1 „MODE“ – režim prevádzky switche prepínače 2…6 „PoE ON/OFF“ – napájanie PoE na portoch LAN_1…LAN_5 |
| Režim prevádzky „S |
