Popis

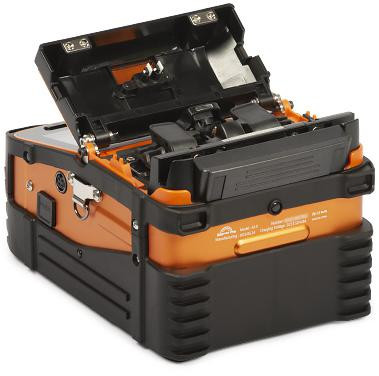

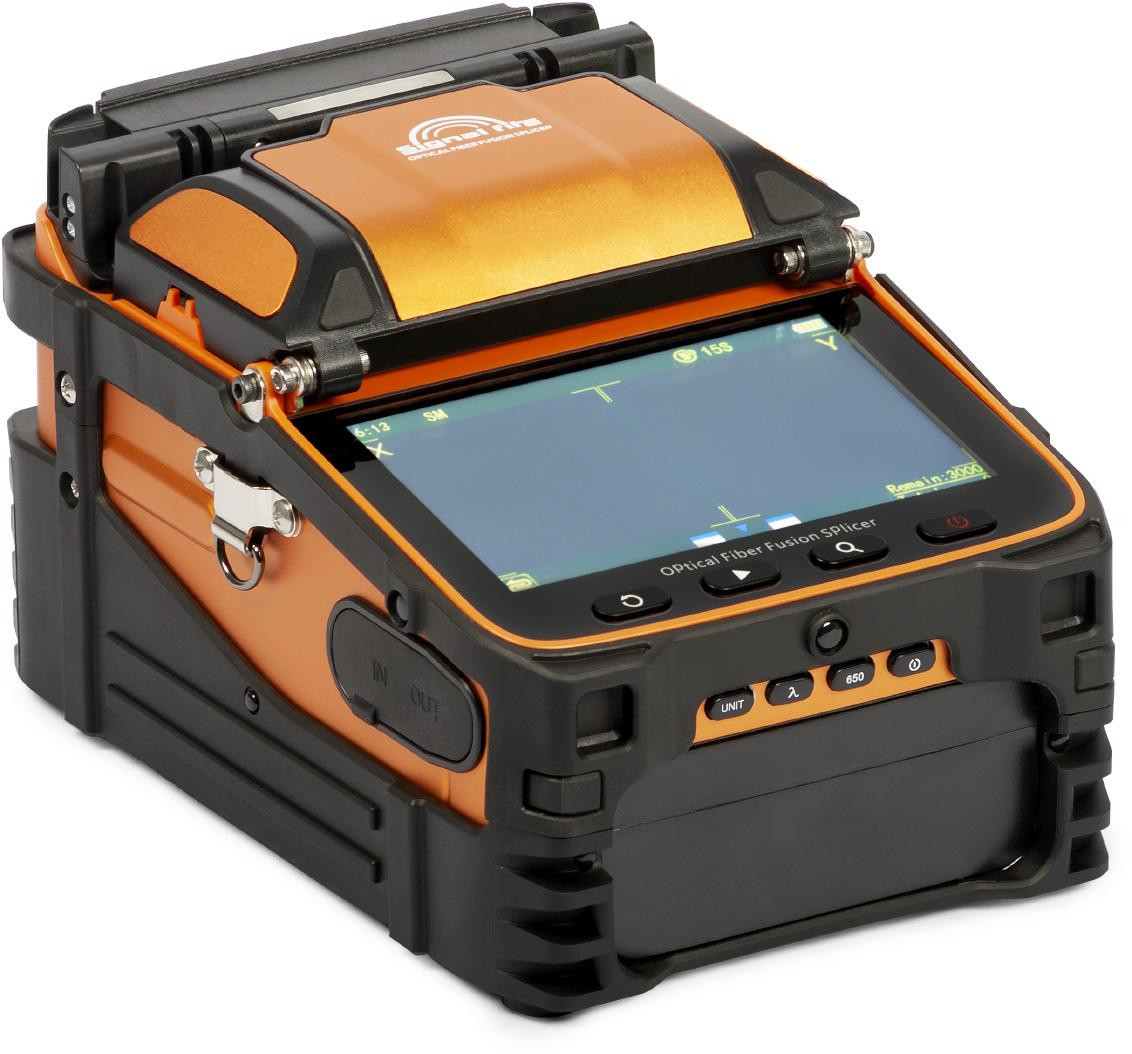

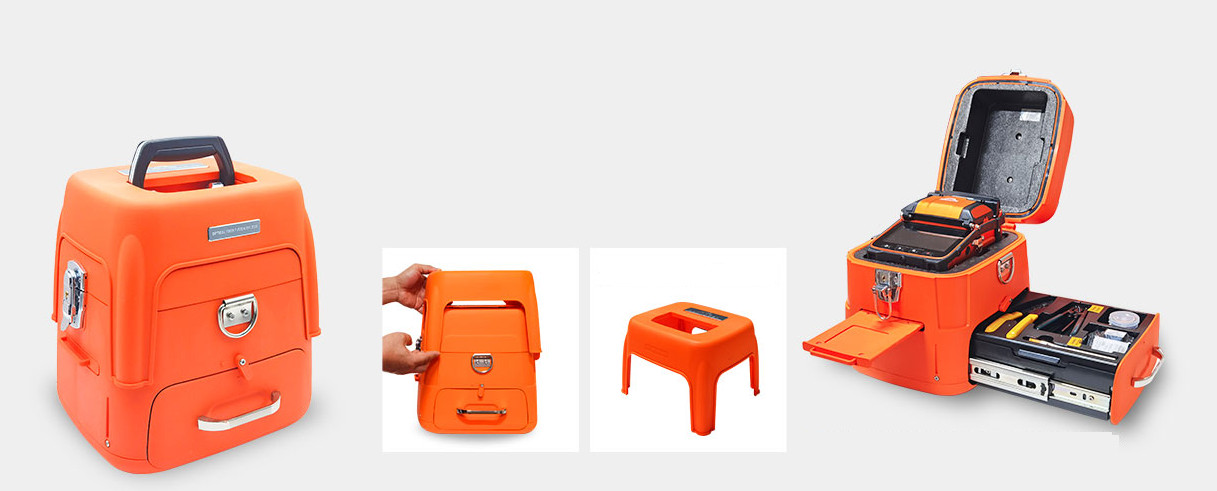

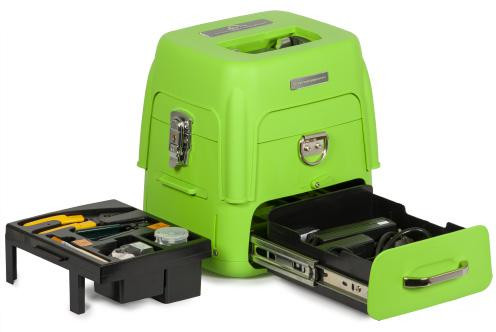

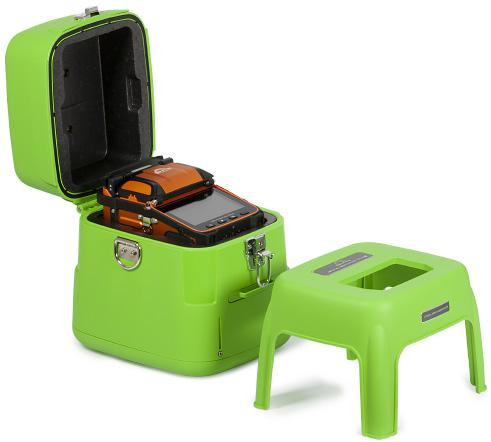

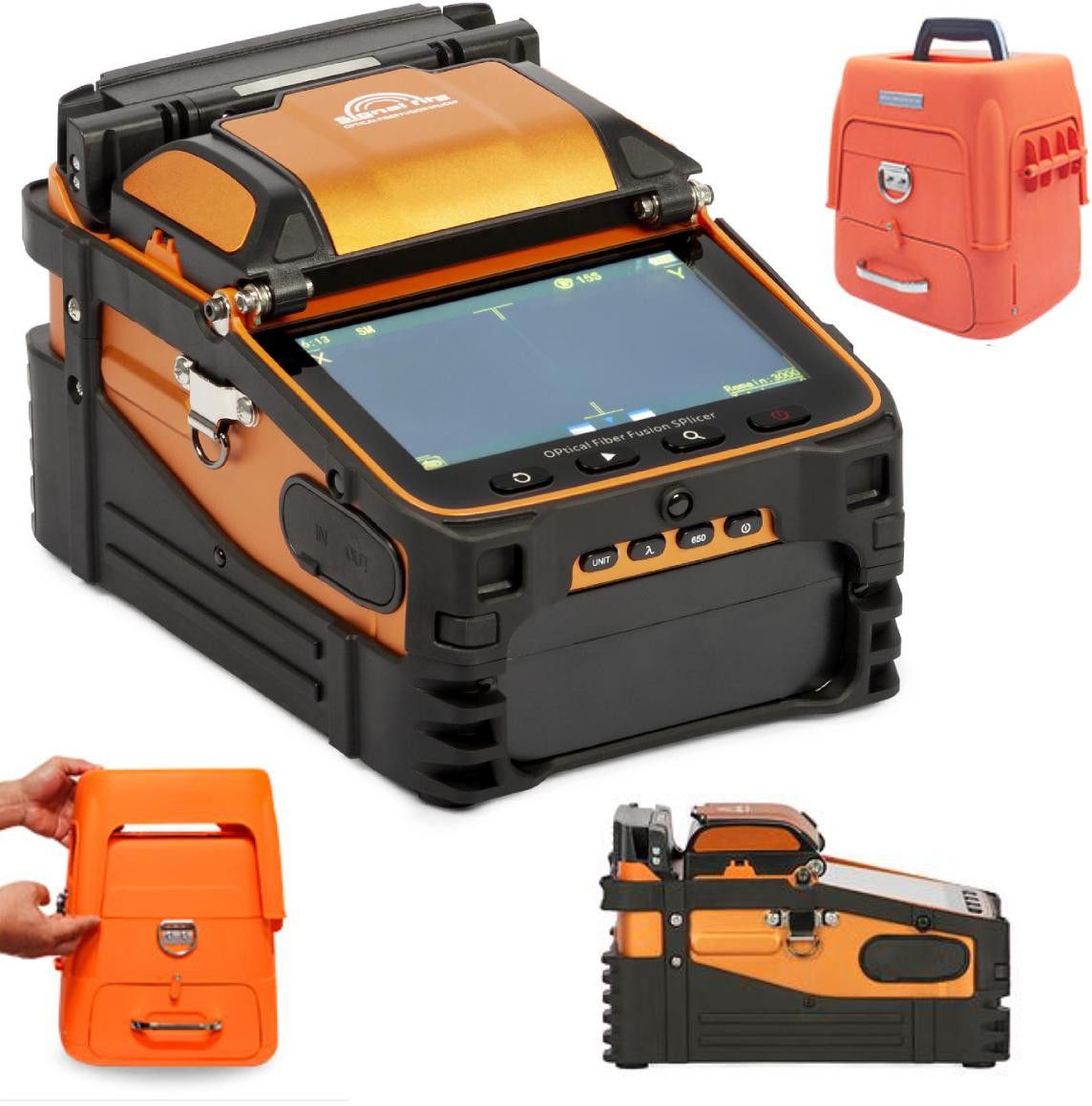

Spájkovač optických vlákien SIGNAL FIRE AI-9 + skrinka a sada nástrojov
Model: AI-9
Najdôležitejšie vlastnosti:
- vstavaný merač optickej sily a vizuálny lokalizátor poškodenia VFL
- možnosť nastavenia programovej blokády spájkovača,
- 6 motorov zodpovedajúcich za polohovanie vlákien,
- polohovanie do jadra alebo do plášťa vlákna,
- možnosť práce v režime Auto,
- zväčšenie obrazu x300,
- 4-jadrový procesor zaisťujúci rýchlosť chodu,
- min. čas spájania 5 sekúnd
- Záruka: 4 roky
Technické špecifikácie
| Názov | Signal Fire AI-9 |
| Kód | L5875 |
| Polohovanie vlákien | do jadra |
| do plášťa | |
| ručné | |
| Čas spájania | 5 s |
| Čas zvarenia ochranného plášťa | 15 s (40 mm) |
| Počet motorov | 6 |
| Autofokus | Áno |
| Podporované vlákna | SM (G.652, G.657), MM (G.651 – OM1, OM2, OM3, OM4), DS, NZDS (G.655) |
| Tlmenie spoja (typické) | 0,025 dB (SM), 0,01 dB (MM), |
| 0,04 dB (DS/NZDS) | |
| Tlmenie odrazov | nie menšie než 60 dB |
| Kalibrácia oblúka elektrického | ručná |
| Vzdialenosť elektrod | okolo 3000 spájok (v s extra elektrody) |
| Priemery vlákien | bufor: 80-150 μm |
| plášť: 100-1000 μm | |
| Dĺžka rezu vlákien | pre pokrytie 250 μm: 8 – 16 mm |
| pre pokrytie väčšie ako 250 μm: 16 mm | |
| Test odolnosti | Ano – sila 2 N |
| Zväčšenie obrazu | x300 pre osi X a Y, x150 pre obe osi súčasne |
| Displej | 5,1 palca TFT, farebný, 800×480 px |
| Napájanie | lithium-iónový akumulátor 7800 mAh, doba nabíjania 3,5 h |

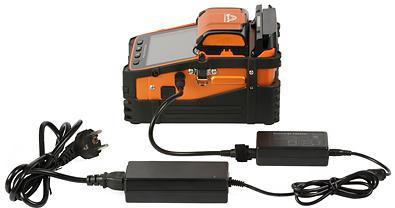

| napájací adaptér AC 100-240 V s výstupom DC 13,5 V / 4A | |
| Merač optického výkonu | Dĺžky vlny: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm |
| Rozsah merania: -70 dBm…+6 dBm | |
| Chyba merania: < 0,3 dB | |
| Vizuálny lokalizátor poškodenia VFL | Dĺžka vlny: 650 nm |
| Výkon: 15 mW | |
| Režim prevádzky: kontinuálny alebo tón 2 Hz | |
| Rozsah prevádzkovej teploty | -15…+50 °C |
| Vlhkosť | < 95% (bez kondenzácie) |
| Hmotnosť | spájkovač 2,08 kg (s akumulátorom) |
| sada 7,1 kg | |

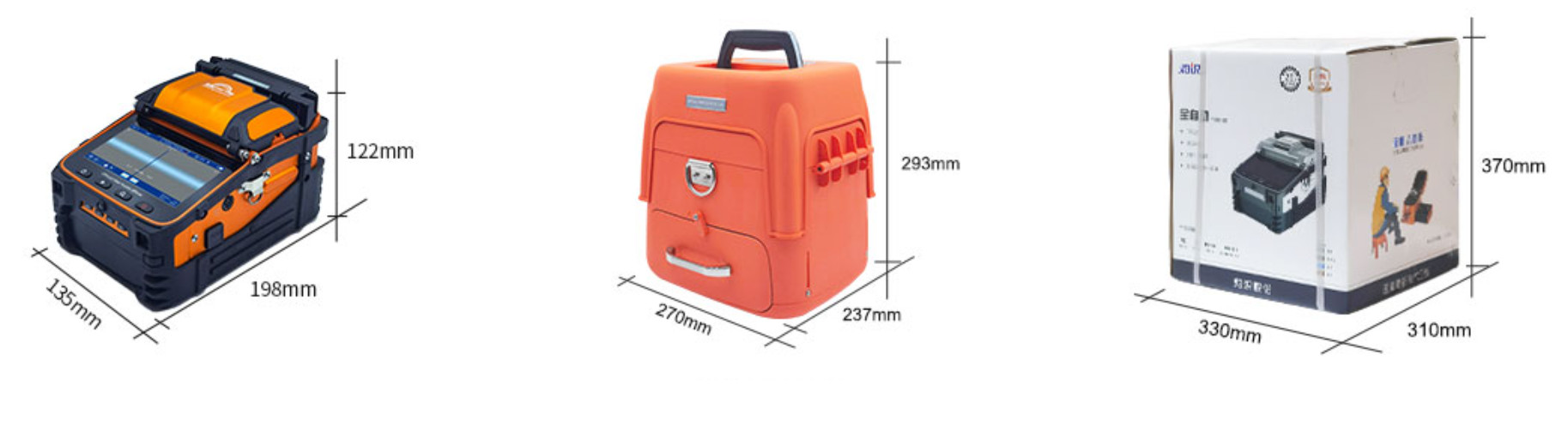

| Rozmery | spájkovač: 130 x 122 x 148 mm |
| skriňa: 270 x 237 x 293 mm | |
| Iné | USB adaptér |
| aplikácia na konfiguráciu a diagnostiku | |
