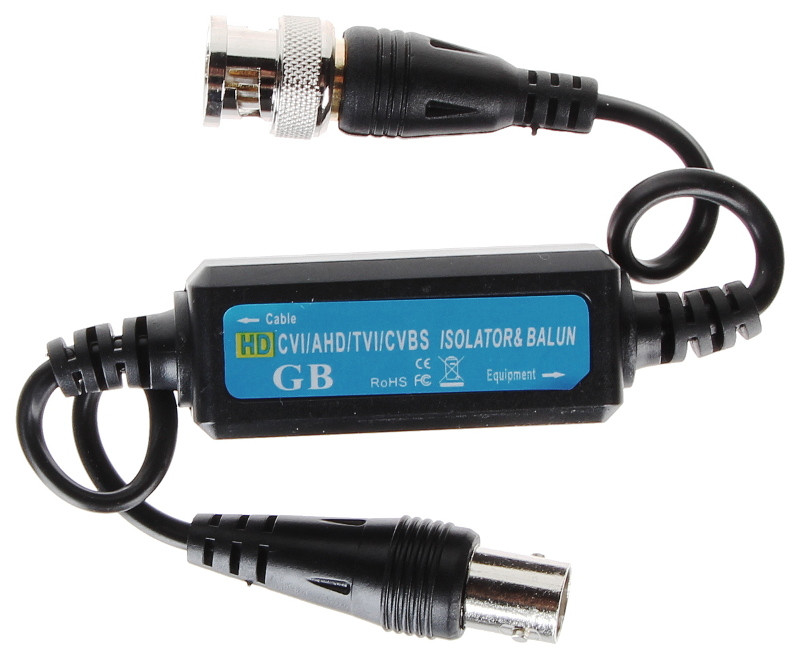

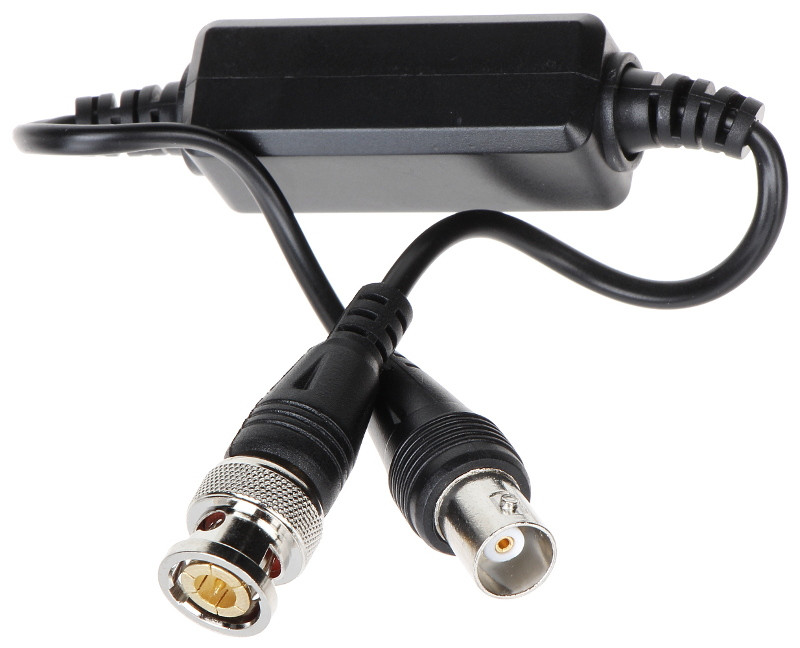

SEPARÁTOR VIDEA D-SEP/HD
Model: D-SEP/HD
Najdôležitejšie vlastnosti
- Galvanická izolácia medzi vstupmi a výstupmi: 25 V DC
- Šírka pásma: 200 MHz
- Napájanie: Žiadne
- Prevádzková teplota: -20 °C … 55 °C
- Hmotnosť: 0.032 kg
- Rozmery: 49 x 20 x 17 mm
Určenie
D-SEP/HD izolátor zemnej slučky (ground loop isolator) je pasívne zariadenie, ktoré odstraňuje alebo znižuje rušenie signálu spôsobené rozdielom potenciálov medzi zariadeniami a prúdom tečúcim zemou signálu. Zariadenie poskytuje galvanickú izoláciu a je určené pre aplikácie využívajúce štandard signálu: AHD, HD-CVI, HD-TVI, PAL.
Upozornenie! Zariadenie D-SEP/HD vyžaduje správne pripojenie: Kábel (BNC konektor) – signál z kamery (prenášacia línia), Zariadenie (BNC konektor) – rekordér, monitor.
Technické špecifikácie
- Druh zariadenia: Pasívne
- Počet vstupov: 1 ks. BNC konektor
- Počet výstupov: 1 ks. BNC konektor
- Vstupná impedancia: 75 Ω
- Výstupná impedancia: 75 Ω
- Galvanická izolácia medzi vstupmi a výstupmi: 25 V DC
- Šírka pásma: 200 MHz
- Napájanie: Žiadne
- Prevádzková teplota: -20 °C … 55 °C
- Hmotnosť: 0.032 kg
- Rozmery: 49 x 20 x 17 mm
- Záruka: 2 roky
Štandard
- AHD – 4 Mpx
- HD-CVI – 4 Mpx
- HD-TVI – 5 Mpx
- CVBS – PAL / NTSC
Tlmenie
- 4.43 MHz @ 0.34 dB
- 11 MHz @ 0.42 dB
- 21 MHz @ 0.59 dB
- 38 MHz @ 0.91 dB
- 42 MHz @ 0.91 dB
- 67.5 MHz @ 1.01 dB
