Popis
SATEL UNIVERZÁLNY MONITOROVACÍ MODUL ETHM-A
Určenie
ETHM-A je univerzálny monitorovací modul, ktorý umožňuje prenos informácií cez sieť Ethernet.. Vďaka tomu, že modul môže pracovať v lokálnej sieti, nie je potrebné smerovať prenášané údaje cez Internet ani vytváranie databázy. Všetko zostáva v lokálnej sieti, ktorá je chránená firewallom. ETHM-A nevyžaduje dodatočné náklady spojené s SIM kartou či abonentným poplatkom, ako je to v prípade iných GSM komunikačných modulov.
Modul nájde uplatnenie v mnohých existujúcich aj novopostavených inštaláciách, čo umožňuje monitorovanie zariadení a prenos informácií o udalostiach v systéme alebo zhromaždených údajoch.
Charakteristika ETHM-A
ETHM-A je univerzálny monitorovací modul, ktorý môže pracovať autonómne, v rámci systému signalizácie vlámania a lúpeže alebo v systémoch automatizácie. Modul umožňuje prenos informácií cez sieť Ethernet.
V alarmových systémoch môže tento modul slúžiť na realizáciu monitorovania, spolupracujúc s ľubovoľnou centrou alarmovou, pripojenou k modulu cez jej dialer. ETHM-A možno tiež pripojiť k centrálnej, použitím správne nakonfigurovaných výstupov centrálnej jednotky pripojených k vstupom modulu.
ETHM-A má 8 vstupov, ktoré je možné naprogramovať ako NO, NC alebo analógové na prácu s zariadeniami vybavenými výstupmi NO alebo NC či s analógovými senzorami alebo prevodníkmi digitálnymi-analógovými. Ďalej je vybavený zbernicou digitálnych senzorov typu 1-Wire. To umožňuje pripojiť až 8 senzorov (napr. teploty) pri maximálnej dĺžke zbernice do 30 m. Vďaka tomu môže modul zhromažďovať a posielať v rámci IoT rôzne typy údajov, napr. aktuálnu teplotu, stupeň vlhkosti a ďalšie. ETHM-A tiež môže posielať na monitorovaciu stanicu udalosti, ktoré nastali v alarmovom systéme (napr. zapnutie pohotovostného režimu, alarm a ďalšie).

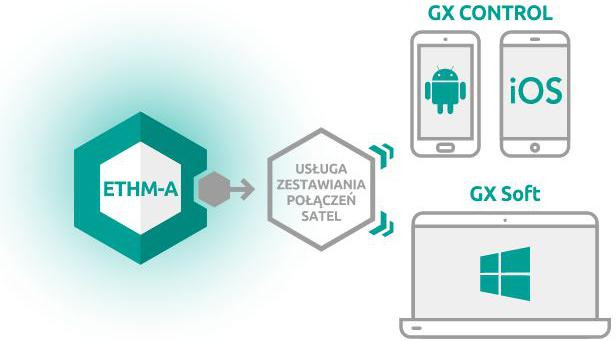

ETHM-A má 4 tranzistorové výstupy (OC). S týmito výstupmi je možné ovládať na diaľku, napríklad prostredníctvom mobilnej aplikácie GX CONTROL, počítača s nainštalovaným softvérom GX Soft alebo v rámci IoT.

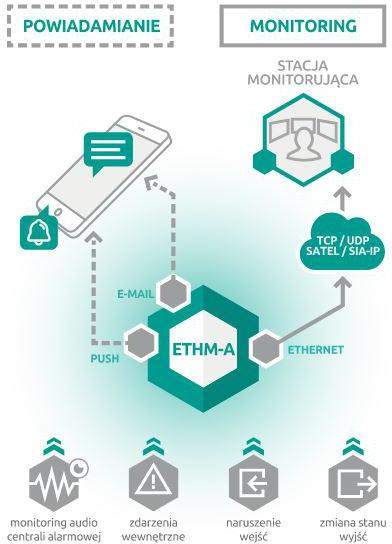

Modul umožňuje tiež posielať upozornenia prostredníctvom PUSH správ na mobilné zariadenia s nainštalovanou aplikáciou GX CONTROL a prostredníctvom e-mailových správ.

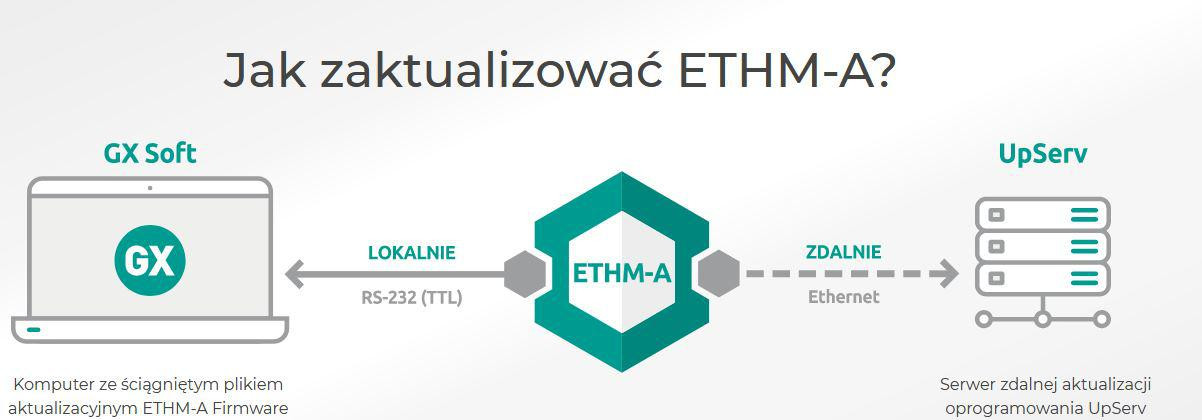

Programovanie a konfigurácia prebieha na počítači s nainštalovaným programom GX Soft. Pripojenie modulu k programu prebieha lokálne (RS-232 (TTL)) alebo vzdialene (Ethernet). Firmware modulu ETHM-A môže byť aktualizovaný na diaľku vďaka spolupráci s programom UpServ.
- konverzia monitorovania zvuku (SIA/DTMF/impulzný)
- oznámenia: PUSH/e-mail
- 8 programovateľných vstupov (NO/NC/analogové)
- zbernica digitálnych senzorov 1-Wire (do 8 senzorov)
- možnosť konfigurácie reakcie na prekročenie naprogramovaných hodnôt prahových:
- na analógových vstupoch
- zo senzorov 1-Wire
- 4 výstupy typu OC riadené:
- na diaľku pomocou mobilnej aplikácie GX CONTROL
- lokálne/diálkovo cez GX Soft
- na diaľku v rámci IoT
- lokálne cez 8 vstupov modulu
- podpora otvorených komunikačných protokolov:
- MQTT
- JSON
- JSON/HTTP
- konfigurácia nastavení modulu pomocou programu GX Soft:
- lokálne
