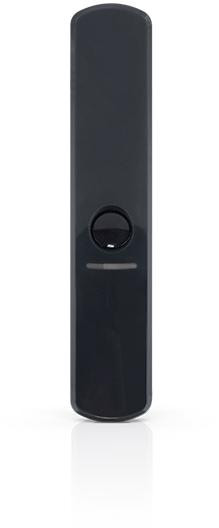

Káblový kurtínový detektor pohybu SATEL CD-2 DG – tmavosivý, PIR, 12 V DC, oblasť detekcie 5 × 1 m

KÁBLOVÝ KURTÍNOVÝ DETEKTOR POHYBU SATEL CD-2 DG – TMAVOSIVÝ, PIR, 12 V DC, OBLASŤ DETEKCIE 5 × 1 M

Určenie

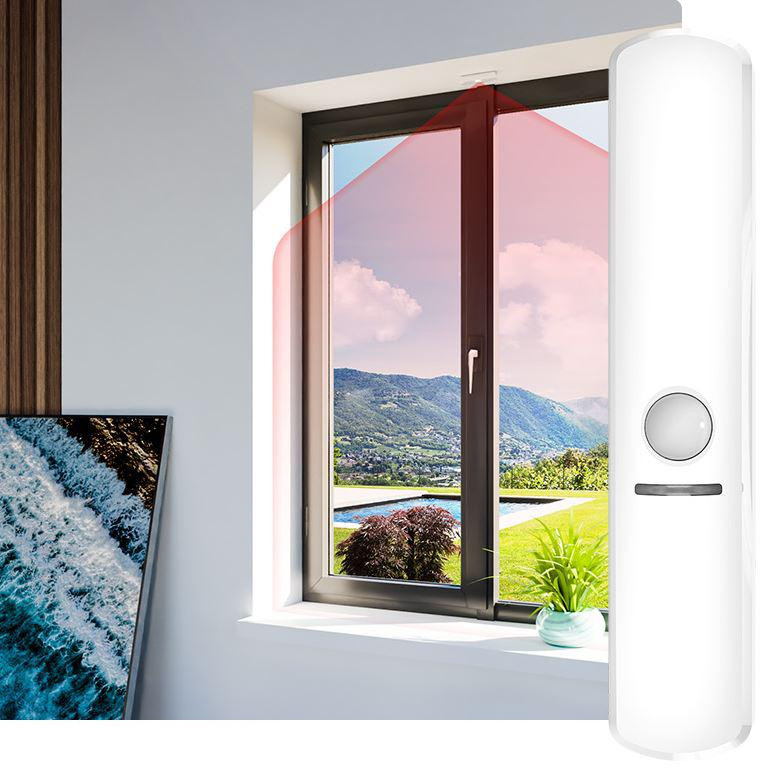

• Ochrana okien a dverí vnútorných priestorov budov
• Vytvorenie osobitnej chránenej zóny vo vnútri budovy

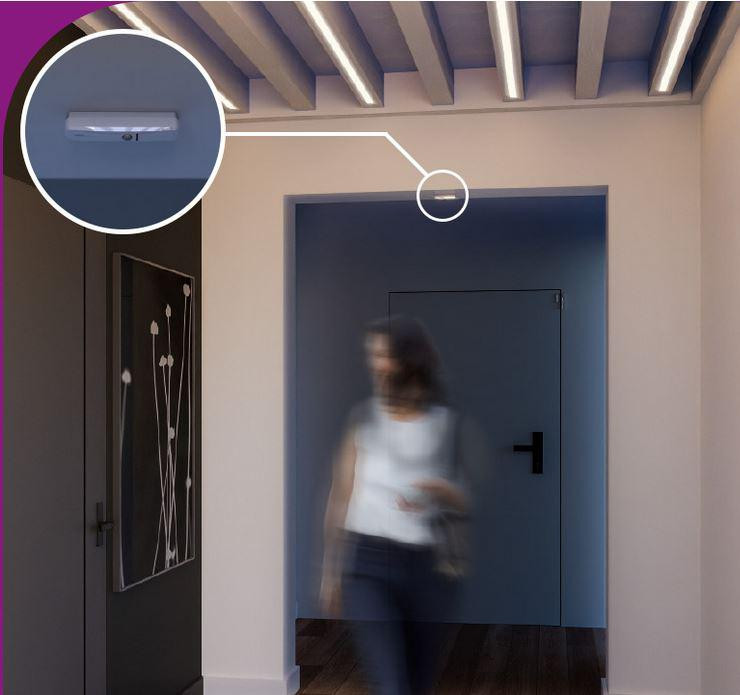

• Dohľad nad priechodmi, ktoré nie sú chránené iným spôsobom (napr. cez dvere)
• Ako prvok systému automatizácie

Kurtínové detektory

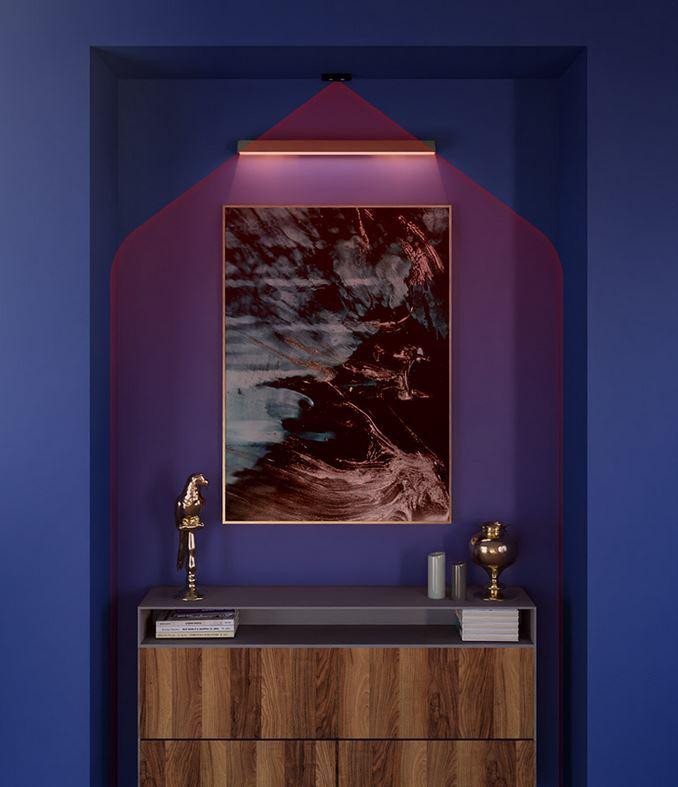

Štíhle, kompaktné a účinné. Takéto sú vnútorné kurtínové detektory CD-2, pomocou ktorých „neviditeľnou záclonou“ zakryjete dvere, okná alebo iné vstupy do budovy. CD-2 je káblový detektor, určený na vnútorné použitie, a môže byť súčasťou obvodovej ochrany.

Detekcia pohybu

Detektory CD-2 sú vybavené pasívnym infračerveným snímačom (PIR), ktorý zisťuje pohyb v stráženej oblasti. Použitý digitálny algoritmus detekcie pohybu a teplotnej kompenzácie robí kurtínové detektory mimoriadne odolnými voči falošným poplachom. Šošovka je navrhnutá špeciálne pre kurtínové detektory malého dosahu SATEL. Citlivosť snímača pohybu sa nastavuje potenciometrom na doske elektroniky.

Ochrana pred sabotážou

Zariadenie je vybavené protisabotážnou ochranou. Každý neoprávnený pokus o otvorenie krytu alebo odtrhnutie od podkladu sa okamžite zistí a vyvolá poplach.

Jednoduchá a rýchla montáž

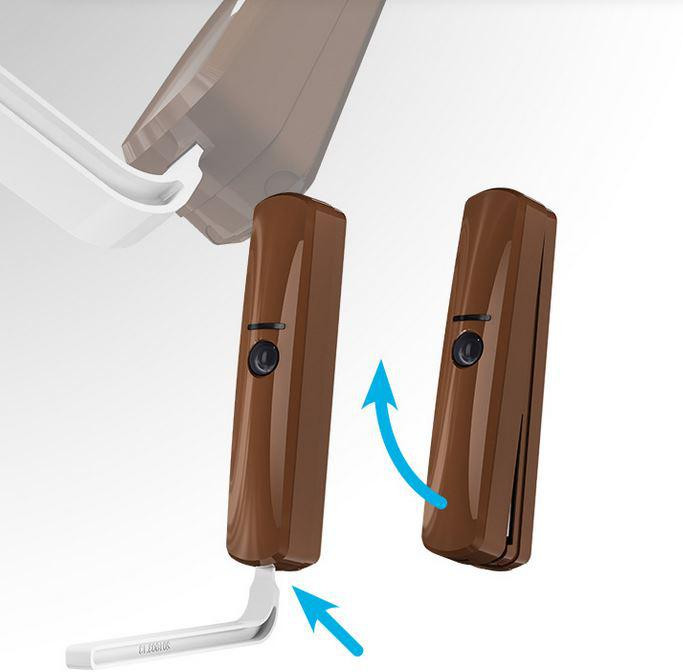

Montáž detektorov CD-2 je jednoduchá. Kryt sa otvára špeciálnym nástrojom, ktorý je súčasťou balenia detektora, čo zabraňuje jeho poškriabaniu. K detektoru sú priložené vhodne zvolené prvky umožňujúce pripevnenie na väčšinu typov podkladu.

Premyslené napájanie

Káblový detektor CD-2 je napájaný napätím 12 V DC a je vybavený systémom jeho monitorovania. Keď napätie klesne pod určenú hodnotu, detektor ohlási poruchu a informuje o nutnosti servisu inštalatérom.

Štíhly a elegantný dizajn

Detektory CD-2 boli navrhnuté tak, aby zabezpečili účinnú ochranu vnútorných priestorov budovy bez negatívneho vplyvu na jej estetiku. Malé rozmery uľahčujú montáž v okenných výklenkoch alebo pri dverách. Farbu krytu možno vybrať z troch dostupných variantov: biela (CD-2), hnedá (CD-2 BR) a tmavosivá (CD-2 DG), vďaka čomu ju možno ľahko prispôsobiť zariadeniu interiéru. Dizajnom a veľkosťou krytu nadväzujú na ďalšie detektory SATEL: univerzálne – káblový (XD-2) a bezdrôtový (AXD-200) – a bezdrôtový detektor rozbitia skla AGD-200. Jednotný vzhľad zariadení v systéme prispieva k estetike celej inštalácie.

Spolupráca so systémom automatizácie

Detektor možno úspešne využiť pri realizácii funkcií domácej automatizácie. Keď detektor zistí pohyb v oblasti detekcie, systém môže vykonať konkrétnu akciu, napr. zapnúť osvetlenie.

Technická špecifikácia

• Model: SATEL CD-2 DG (tmavosivý)
• Typ detektora: Kurtínový, PIR, káblový
• Napájacie napätie: 12 V DC ±15 %
• Odber prúdu v pokoji: 5 mA
• Maximálny odber prúdu: 7 mA
• Poplachový výstup NC: 40 mA / 24 V DC
• Sabotážny výstup NC: 40 mA / 24 V DC
• Odpor kontaktu relé poplachového výstupu NC: 26 Ω
• Detekovateľná rýchlosť pohybu: 0,3 – 1 m/s
• Čas signalizácie poplachu: 2 s
• Čas spustenia: 30 s
• Oblasť detekcie: 5 m × 1 m, 15°
• Splnené normy: EN 50130-4, EN 50130-5
• Trieda prostredia podľa EN 50130-5: II
• Pracovná teplota: −10 °C až +55 °C
• Maximálna vlhkosť: 93 ± 3 %
• Rozmery: 20 × 102 × 25 mm
• Hmotnosť: 27 g
• Odolnosť voči zvieratám: Nie
