Popis

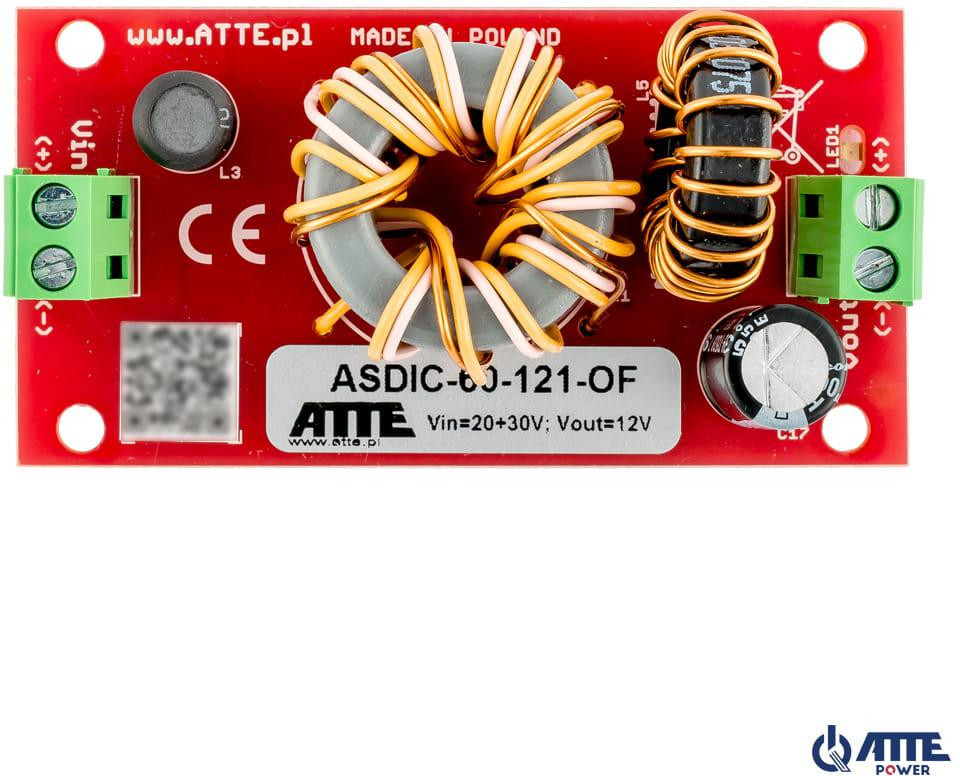

DC/DC menič ATTE ASDIC-60-121-OF
Najdôležitejšie vlastnosti:
- galvanická izolácia medzi vstupom a výstupom meniča
- stabilné výstupné napätie 12VDC
- eliminácia rušenia v neizolovaných DC napájacích systémoch
- malé rozmery modulu
Určenie
DC/DC prevodníky zo skupiny ASDIC sú vysoko výkonné moduly na znižovanie napätia určené pre použitie v systémoch priemyselnej televízie (CCTV). Moduly môžu byť využívané v obvodoch, v ktorých je potrebné zachovať galvanickú izoláciu obvodov napríklad na elimináciu rušenia obrazu, ktoré sa vyskytuje v neizolovaných DC napájacích systémoch.
Konstrukcia OF (Open Frame) umožňuje zabudovanie zariadenia v ľubovoľnom puzdre, avšak najpohodlnejším spôsobom montáže sú dedikované puzdrá série ABOX a montážne platne vybavené systémovým otvorovaním v rastri 10,8 mm. Je kompatibilný so rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálny alebo horizontálny montáž vybraných zariadení v ľubovoľnej otvorenej časti puzdra alebo montážnej dosky.
Špecifikácia
| Výstupné napätie | 12VDC +/-2% |
| Vstupné napätie | 20…30VDC |
| Výstupný výkon | 60 W @24V |
| Účinnosť | 90% @50W |
| Izolácia | 1,5kV |
| Konstrukcia puzdra | Žiadna – modul na zabudovanie |
| Montáž | Zaisťovacie distančné kolíky, montážne otvory v rastri 10,8 mm |
| Prevádzková teplota | -20…+40°C |
| Rozmery | 75 x 39 x 30 mm |
| Hmotnosť | 0,051 kg |
