Popis

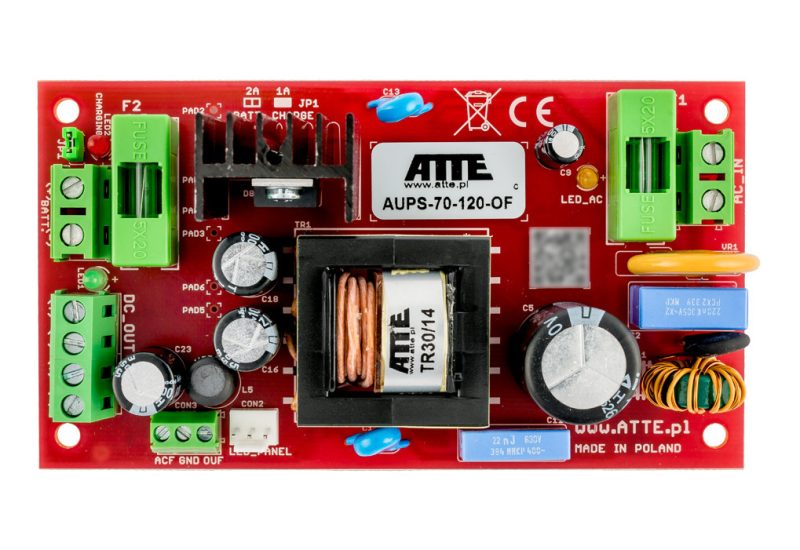

IMPULZOVÝ ZÁLOŽNÝ ZDROJ BUFOR ATTE AUPS-70-120-OF
Určenie
Zariadenie je bufferový napájací zdroj určený na napájanie zariadení systémov CCTV alebo systémov kontroly prístupu. Zariadenie je pohodlným riešením problému buforového napájania kamier a ďalších zariadení monitorovania, ktoré vyžadujú bezprerušované napájanie. Napájací zdroj umožňuje vytvárať rozptýlené monitorovacie systémy s centrálnym buforovaným napájaním. Zostavy sú prispôsobené na prevádzku s olovenými kyselinovými alebo suchými akumulátormi typu SLA.
Konstrukcia OF (Open Frame) umožňuje zabudovanie zariadenia do ľubovoľného krytu, avšak najpohodlnejším spôsobom montáže sú dedikované kryty série ABOX a montážne plechy, vybavené systémovým otvorovaním v rastri 10,8 mm. Je kompatibilné so štandardným rozstupom otvorov montážnych modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do ľubovoľnej časti krytu alebo montážnej dosky.
Najdôležitejšie vlastnosti
- kompletné riešenie napájania zariadení CCTV v kompaktnom puzdre
- centrálne buforovanie napájania
- dlhý čas podržania napájania v porovnaní s klasickými systémami využívajúcimi UPS
- nízke prehrievanie vnútorného priestoru vďaka vysokej účinnosti napájacieho zdroja
- ľahká montáž v puzdrách disponujúcich systémovým otvorovaním v rastri 10,8 mm
Technická špecifikácia
| Akumulátor | 1 x akumulátor gélový alebo AGM 12V / 7…18Ah |
| Napätie výstupu | 12 VDC +/-15% |
| Výstupný prúd | 6A |
| Výkon napájacieho zdroja | 72 W |
| Účinnosť | 90% @70 W |
| Vstupné napätie | 190 … 260 VAC, 50 Hz |
| Prúd nabíjania akumulátora | 1 A alebo 2 A (vyberané prepínačom JP1) |
| Ochrana vstupu napájacieho zdroja | Topiková poistka s oneskorením 3,15A |
| Ochrana výstupu napájacieho zdroja | Sietové napájanie: Elektronická ochrana proti preťaženiu na úrovni 9A (požadovaný reštart zdroja) Prevádzka z akumulátora: Topiková poistka 6,3A |
| Ochrana obvodu batérie | Pred opačným pripojením a preťažením: Topiková poistka 6,3 A. Pred hlbokým vybitím: odpojenie akumulátora pri napätí pod 10,2 V s automatickým návratom |
| Signalizácia | LED1 (žltá) – prítomnosť sieťového napätia; LED2 (zelená) – prítomnosť výstupného napätia; LED3 (červená) – nabíjanie akumulátora |
| Technické výstupy | OUF – žiadne napätie; +DC_OUTACF – žiadne napätie AC Výstupy typu otvoreného kolektora s Maximálnym zaťažením 50 mA (každý výstup) |
| Spustenie pri absencii sieťového napájania | Automatické spustenie napájacieho zdroja po pripojení akumulátora |
| Konstrukcia puzdra | Žiadny – modul na zabudovanie |
| Montáž | Zaisťovacie kolíky s distančným uchytením, montážne otvory v rastri 10,8 mm |
| Prevádzková teplota | -10 … +40°C |
| Rozmery | 65 x 118 x 45 mm |
| Hmotnosť | 0,14 kg |
