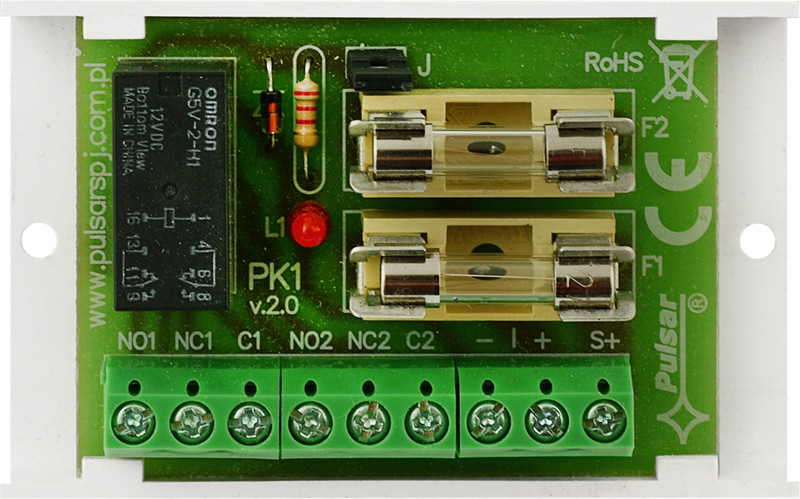

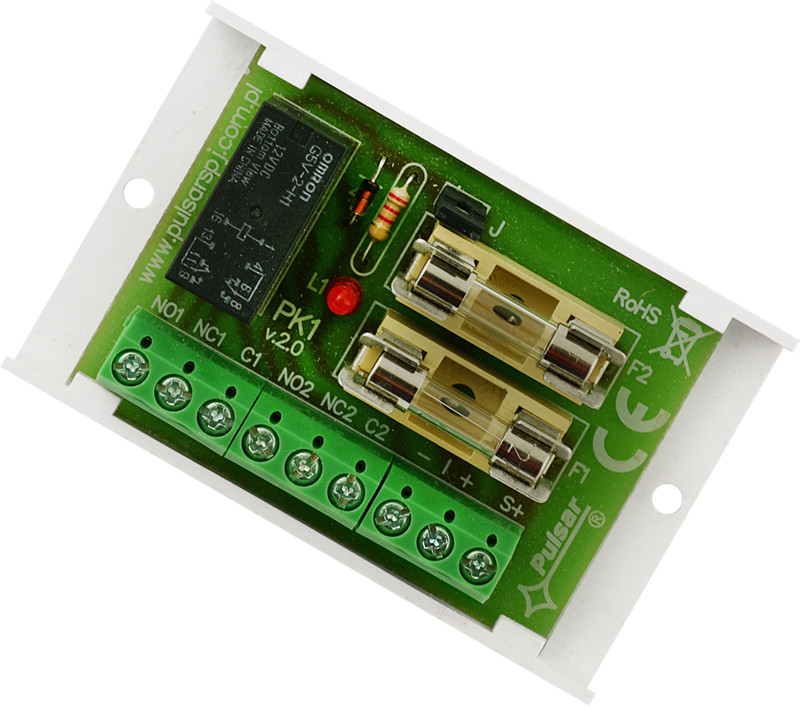

Modul Reléový Pulsar AWZ513

MODUL RELÉ Pulsar AWZ513 – NAJDÔLEŽITEJŠIE VLASTNOSTI:

• Napájanie: 10 – 14 V DC
• Pojistka: 1 x 2A (TOPIK) + 1 x 0.5A (TOPIK)
• Rozmery: 70 x 20 x 43 [+/-2 mm]
• Prúd prepínania: 2A@30V DC; 2A@50V AC
• Kontakty: 1 x C/NC/NO
• Signalizácia: optická LED signalizácia
• Záruka: 2 roky od dátumu výroby

MODUL RELÉ Pulsar AWZ513 – URČENIE

Modul relé PK1 (AWZ513) je určený na používanie vo nízkonapäťových inštaláciách. Slúži na ovládanie, signalizovanie stavov napr. v alarmových systémoch, kontrole prístupu. Môže byť použitý na ovládanie zariadení s veľkým odberom prúdu cez výstupy OC alarmových systémov. Okrem toho zabezpečuje galvanickú izoláciu signálov, zdrojov napájania vo vzťahu k výstupom modulu. Má poistku v sérii v obvode relé (C, NC, NO)

MODUL RELÉ Pulsar AWZ513 – TECHNICKÁ ŠPECIFIKÁCIA:

• Napätie cievky relé: 10 ÷ 14 V DC (-/+5%),
• Prúd ovládania cievky: 25 mA@12 V DC
• Počet relé: 1
• Napätie kontaktov relé: 30 V DC / 48 V AC
• Prúd kontaktov relé: 2 A max.
• Kontakty relé: C/NC/NO (vývody Ø 2,05mm: AWG 24-12)
• Čas zapnutia/vypnutia: 15ms/8ms (-/+5%)
• Pojistky: F1=2 A, F2=0.5 A
• Prevádzková teplota: -10°C ÷ +40°C
• Kryt: žiadny, konštrukcia typu “open-frame”, IP00
• Rozmery: L=70, W=43, H=20 [mm, +/-2]
• Hmotnosť netto/brutto: 0,04 / 0,06 [kg]
• Montáž: montážna páska alebo montážny skrut x 2
• Vyhlásenia, CE záruka, 2 roky od dátumu výroby
• Poznámky: vývody na konektoroch: Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) – kontakty relé
