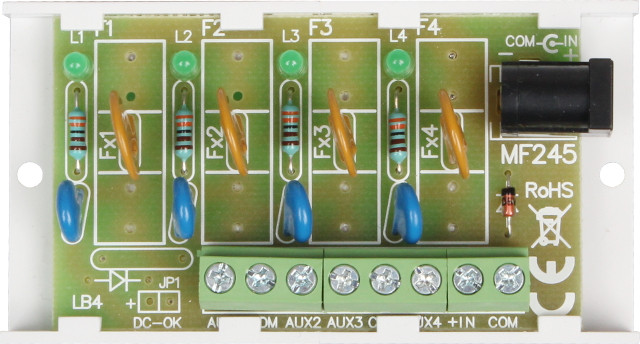

Modul Poistkový Pulsar AWZ575

Určenie

TECHNICKÁ ŠPECIFIKÁCIA

• Kryt: žiadny, konštrukcia typu “open-frame”, IP00
• Rozmery: 80 x 43 x 21 (ŠxVxH)
• Čistá hmotnosť / Hrubá hmotnosť: 0,024 kg / 0,053 kg
• Montáž: montážna lišta alebo skrutky montážne x 2
• Napájacie napätie: 10 V÷ 30 V DC
• Napätie výstupu: UAUX = UIN zodpovedá napätiu napájania
• Počet vstupov: 2: svorkové spojenie IN a DC konektor 5,5/2,1
• Počet výstupov: 4 (svorky AUX)
• Ochrana:
• proti skratu (SCP):
• ochrana proti preťaženiu (OLP): 4 x 1,0 A PTC
• Ochrana proti prepätiu: 4 x varistor
• Optická signalizácia prevádzky: Diody: L1, L2, L3, L4 – stav výstupov AUX1, AUX2, AUX3, AUX4 LED
• Podmienky prevádzky: II trieda prostredia, -10 °C ÷ 50 °C
• Certifikáty, vyhlásenia: CE, RoHS
• Poznámky: vývody na konektoroch f 0,41÷1,63 (AWG 26-14)
