Popis

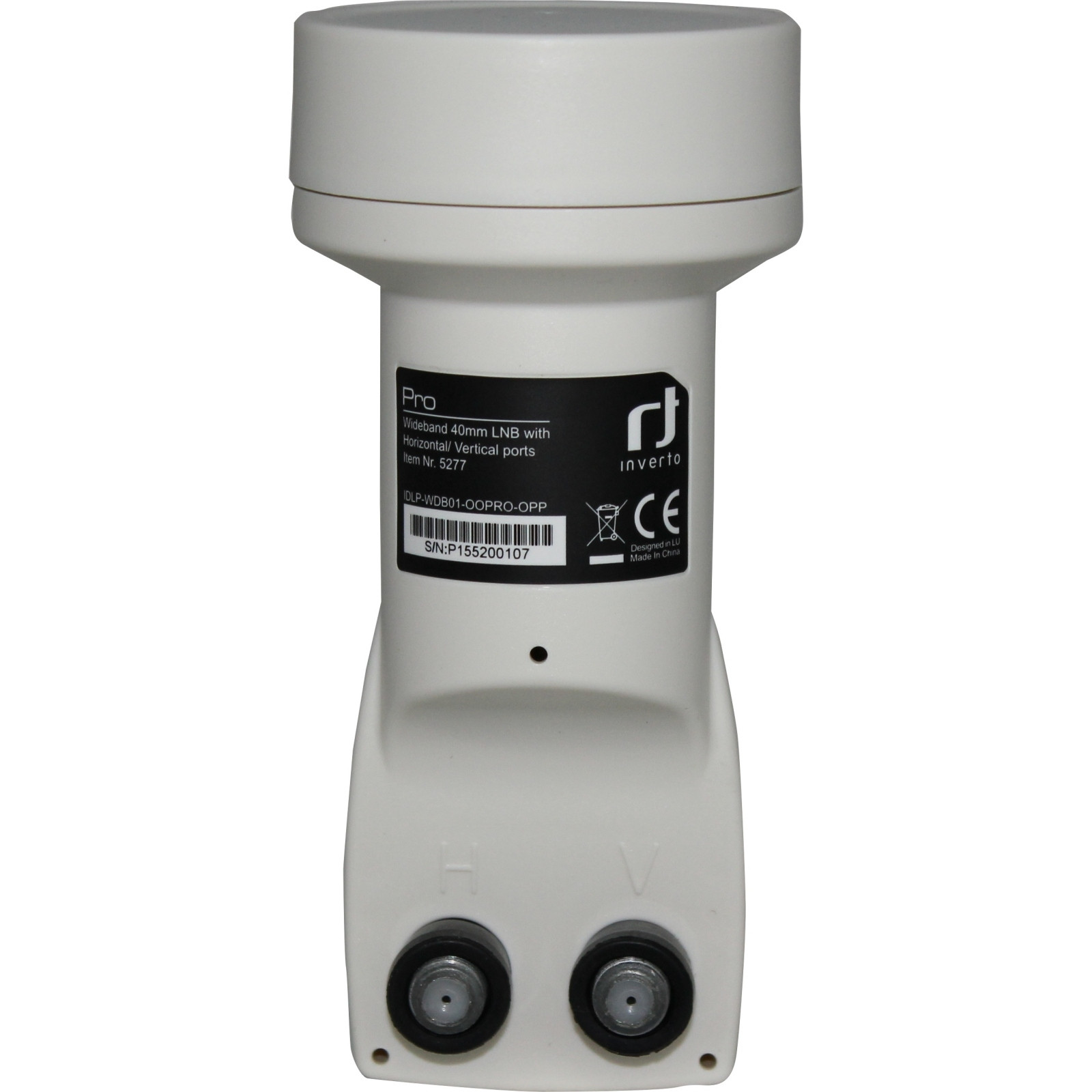

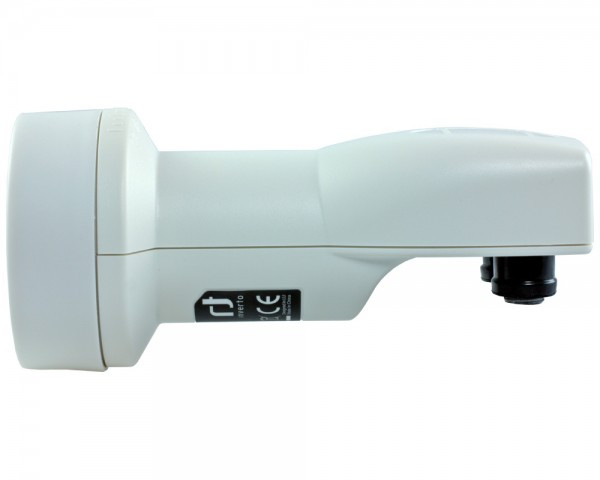

Konvertor Inverto Wideband
Model: IDLP-WDB01-OOPRO-OPP
Najdôležitejšie vlastnosti
- Nízka hladina hluku, zhodná s DVB-S2 (HDTV)
- Nízka úroveň šumu
- Nízka spotreba energie
- Vysoká izolácia krížovej polarizácie
- Vysoká stabilita frekvencií
- Väčšia odolnosť voči rušeniu 4G
Určenie
Prijíma akýkoľvek satelitný signál v pásme Ku generujúci signál pre dve polarizácie: horizontálnu a vertikálnu.
Technické špecifikácie
- Prenosové pásmo vstupné / výstupné širokopásmové: 10.70 ~ 12.75 GHz
- Rozsah frekvencií O / P: 300 ~ 2350 MHz
- Frekvencia LO pri 25 °C: 10,4 GHz ± 1 MHz
- Kolísanie teploty LO (-30 ~ +60 °C): 10,4 GHz ± 2 MHz
- Fázový šum LO: -80dBc / Hz @ 10KHz
- Max. zisk: Maxim. 1 dB
- Zisk konverzie: 50dB ~ 60dB
- Zisk rozmanitosti: 5dB (maks.)
- Nárast plynulosti (27 MHz): ± 0.5dB / 27MHz
- Izolácia krížovej polarizácie: 22dB (min.)
- Odmietnutie obrazu (8.05-10.1 GHz): 40dB (min.)
- P1dB: 0dBm (min.)
- O / P VSWR: 2,5: 1 (maks.)
- O / P Spurious: -60dBm (maks.)
- Napájanie DC 10-10V max.: 150mA max.
- Priemer svorníka karmy: 55mm
- Priemer szyjky: 40mm
