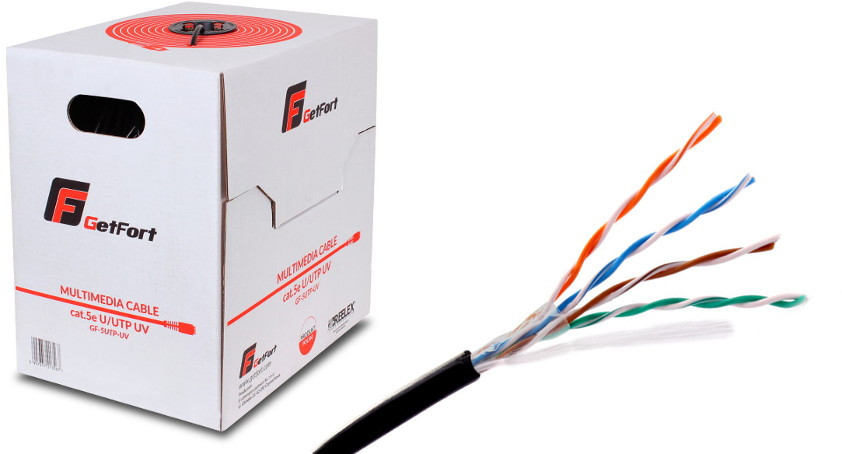

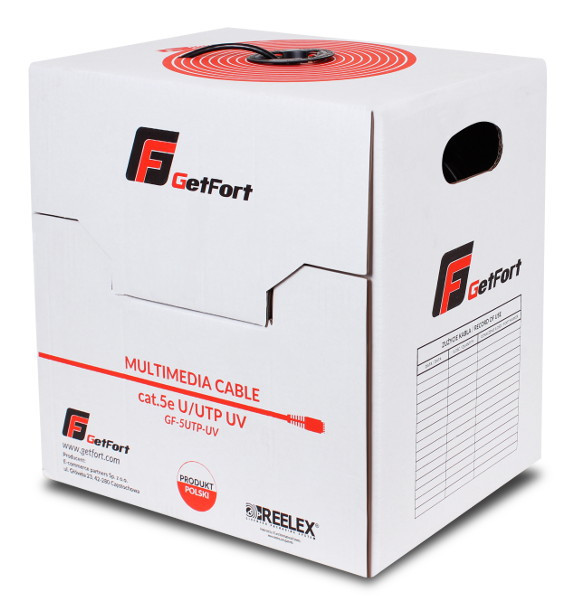

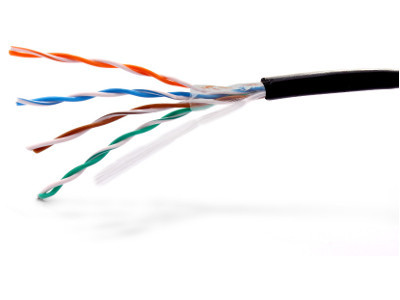

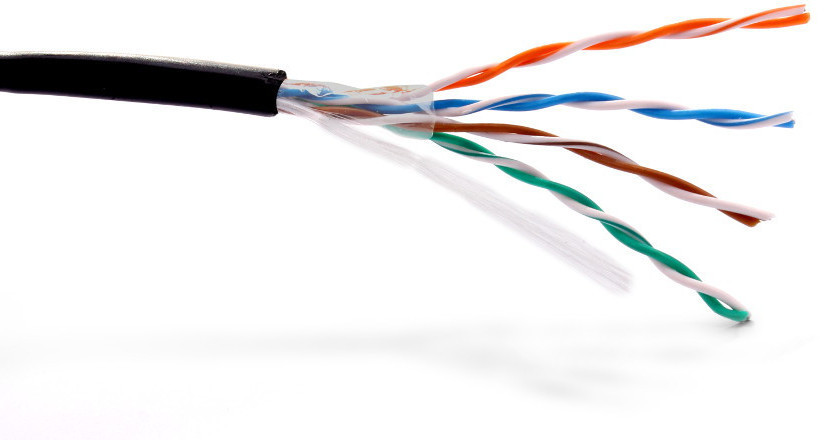

KÁBEL SKRÚTENÝ PÁR GETFORT PREMIUM CAT.5E U/UTP UV SUCHÝ 305m
Model: GF-5UTP-UV-305
Najdôležitejšie vlastnosti
- Výrobca: GETFORT
- Model: GF-5UTP-UV
- Typ: U/UTP kategórie 5e Outdoor
- Frekvenčné pásmo: 200 MHz
- Odolnosť voči UV žiareniu – vonkajšie použitie
- Priemer Cu vodiča: 0,5 mm
- Vonkajší priemer kábla: 5,7 mm
- Hmotnosť kábla: 25 kg (celá rolka 305 m)
- Požiarná klasifikácia PN-EN 50575 – Fca
Určenie
Teleinformatický kábel (skrútený pár) GetFort kategórie 5e prémiovej triedy je určený na výstavbu profesionálnych teleinformatických alebo telekomunikačných systémov, v ktorých sa využíva frekvenčné pásmo do 200 MHz. Káble sú vhodné na prenos dát, zvuku a televízneho obrazu s priepustnosťou až do 1 Gb/s. Prívod sa používa na budovanie tzv. systémov štrukturálneho káblovania navonok budov v súlade so štandardmi PN-EN 50173-1, PN-EN 50288-3-1, ISO/IEC 11801 2. ed., IEC 61156-5, ANSI/TIA 568-C.2. Káble majú vonkajšiu povrchovú úpravu odolnú voči UV žiareniu, a preto sú vhodné na kladenie mimo budov. Tento kábel je tiež ideálny na budovanie systémov CCTV – priemyselnej televízie vďaka vynikajúcim vlastnostiam prenosu videa zo kamier.
Technické špecifikácie
| Rozsah teplôt | počas prevádzky -30°C do +80°C |
| počas kladenia -10°C do +50°C | |
| Minimálny polomer ohybu: | 6xØd – počas prevádzky |
| 6xØd – počas kladenia | |
| Priemer Cu vodiča | 0,5mm |
| Priemer izolovanej žily | 0,86mm |
| Odpor slučky žíl/pár pri teplote 20°C (max): | 190 Ω/km |
| Izolačná rezistencia (min) | 5 GΩ×km |
| Asymetria rezistencie žíl v páre | ≤ 2% |
| Efektívna kapacita ľubovoľnej dvojice pri 1 kHz | 50 ± 5 nF/km |
| Asymetria kapacity trás prenosu voči zemi pri 1 kHz (max): | 1600 pF/km |
| Prevádzkové napätie: | 150 V |
| Napäťová skúška: | napätie striedavé 50 Hz – 700 V AC; napätie jednosmerné – 1000 V DC |
| Vlnová impedancia: | 100 ± 5 Ω |
| Rýchlosť šírenia NVP: | 0,69 |
| Útlmovosť odrazov párov v rozsahu frekvencií dB (min): | f = 4÷10 MHz – 20+5lg(f) |
| f = 10÷20 MHz – 25 | |
| f = 20÷200 MHz – 25-7lg(f/20) | |
| Farba | Čierna |
| Konfekcia | 305m |
| Klasifikácia v súlade s normou CPR PE-EN 50575 | Fca |
