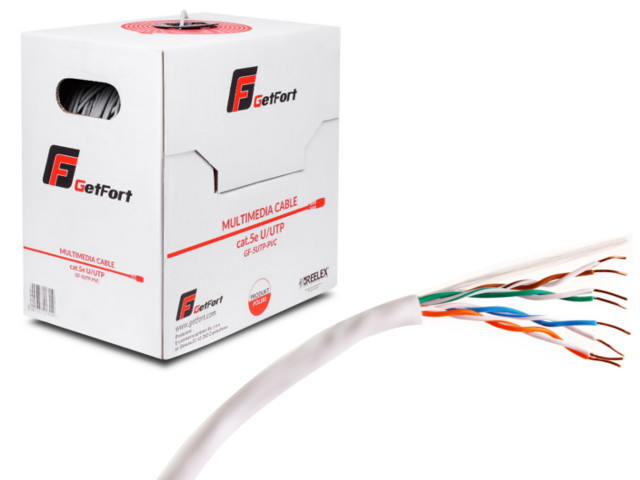

Kábel Krútená dvojlinka Getfort PREMIUM CAT.5E U/UTP PVC 500m

KABEL S KRÚTENÝM PÁROM GETFORT PREMIUM CAT.5E U/UTP PVC 500m

Model: GF-5UTP-PVC-500

Kúpou kábla skrútenej dvojlinky GETFORT KAT.5e UTP PVC získate 1 cievku s dĺžkou 500 metrov.

Najdôležitejšie vlastnosti

• Výrobca: GETFORT
• Model: GF-5UTP-PVC
• Typ: U/UTP kat.5e
• Frekvenčné pásmo: 200MHz
• Prierez žily Cu: 24AWG(0,5)mm
• Priemer vonkajšieho kábla: 4,8mm
• Váha cievky 500m: 35kg

Určenie

Kábel teleinformatický (Skrútená dvojlinka) GetFort kategórie premium je určený na výstavbu profesionálnych teleinformatických alebo telekomunikačných systémov, v ktorých sa používa frekvenčné pásmo do 200MHz. Káble sú vhodné na prenos dát, zvuku a televízneho obrazu s priepustnosťou binárnou do 1 Gb/s. Kábel sa používa na budovanie tzv. systémov štruktúrneho káblovania vo vnútri budov v súlade s normami PN-EN 50173-1, PN-EN 50288-3-1, ISO/IEC 11801 2 ed., IEC 61156-5, ANSI/TIA 568-C.2. Tento kábel je tiež ideálny na budovanie CCTV – priemyselnej televízie vďaka výborným vlastnostiam prenosu videa zo kamier.

Normy výroby

Skrútená dvojlinka UTP kategórie 5e bola vyrobená v súlade s normami:

• ISO/IEC 11801,
• EN 50173,
• EIA/TIA 568-B.2

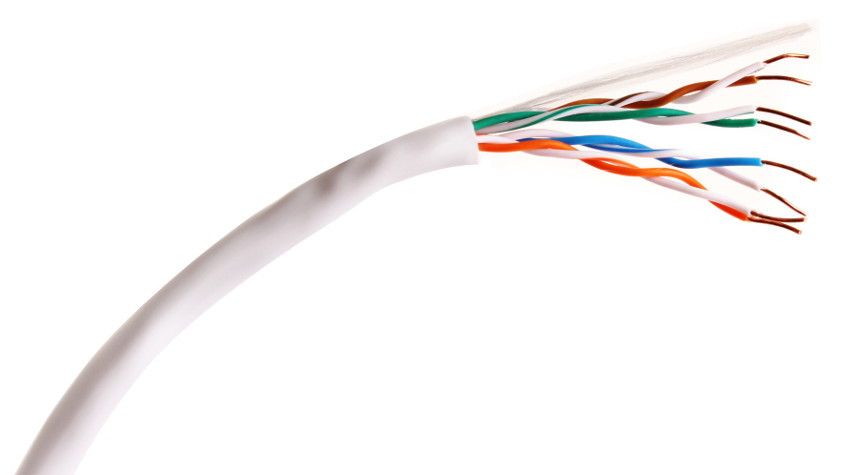

Konštrukcia

• Žily: jednodrôtové okrúhle z mäkkej elektrolytickej medi
• Izolácia: špeciálna poliolefínová zmes
• Farby izolácie žíl: zelená, modrá, hnedá, oranžová – skrútené do páru s bielou žilou so zodpovedajúcim farebným pozdĺžnym pruhom
• Jadro: štyri páry žíl skrútené do jadra
• Vonkajší plášť: mäkčené PVC
• Farba plášťa: sivá RAL 9003

Špecifikácia

• Transmisné parametre:
• Frekvencia MHz: 1,4,10,16,20,30,45,60,80,100,120,130,155,175,200
• Tlmenie ≤ dB/100m: 2,1,4,0,6,3,8,0,9,0,11,2,13,9,16,2,18,9,21,3,23,6,24,7,27,2,29,2,31,5
• NEXT ≥ dB/100m: 65,3,56,3,50,3,47,2,45,8,43,1,40,5,38,6,36,7,35,3,34,1,33,6,32,4,31,6,30,8
• PS NEXT ≥ dB/100m: 62,3,53,3,47,3,44,2,42,8,40,1,37,5,35,6,33,8,32,3,31,1,30,6,29,5,28,6,27,8
• ELFEXT ≥ dB/100m: 63,8,51,8,43,8,39,7,37,8,34,3,30,7,28,2,25,7,23,8,22,2,21,5,20,0,19,0,17,8
• PS ELFEXT ≥ dB/100m: 60,8,48,8,40,8,36,7,34,8,31,3,27,7,25,2,22,7,20,8,19,2,18,5,17,0,16,0,14,8
• RL ≥ dB: 20,0,23,0,25,0,25,0,25,0,23,8,22,5,21,7,20,8,20,1,19,5,19,3,18,8,18,4,18,0

Graf prenosových parametrov

Technické špecifikácie

• Rozsah teplôt: počas prevádzky -30°C až +70°C, počas kladenia -10°C až +50°C
• Minimálny polomer ohybu: 4xØd – počas prevádzky, 6xØd – počas kladenia
• Odpor slučky živl/páru pri teplote 20°C (max): 190 Ω/km
• Priemer Cu vodiča: 0,5mm
• Priemer izolovanej žily: 0,86mm
• Izolačný odpor (min): 5 GΩxkm
• Asymetria rezistencie žíl v páre: ≤ 2%
• Efektívna kapacita ľubovoľného páru pri 1 kHz: 50 ± 5 nF/km
• Prevádzkové napätie: 150 V
• Asymetria kapacity v trase prenosu voči zemi pri 1 kHz (max): 1600 pF/km
• Napäťová skúška: napätie striedavé 50 Hz – 700 V AC, napätie jednosmerné 1000 V DC
• Vlnová impedancia: 100 ± 5 Ω
• Rýchlosť šírenia NVP: 0,69
• Tlmenie odrazov párov v rozsahu frekvencií dB (min): f = 4÷10 MHz – 20+5lg(f); f = 10÷20 MHz – 25; f = 20÷200 MHz – 25-7lg(f/20)
