Popis

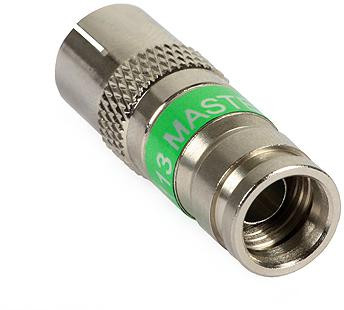

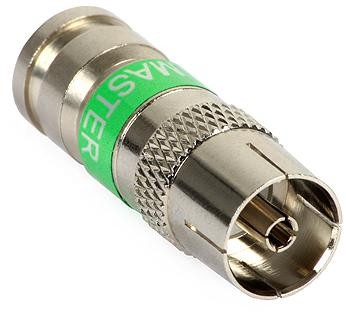

Kompresný anténny konektor IEC-f 113 MASTER na kábel Triset-113
Model: E3006
Určenie
Monolitické, vyrobené z mosadzného materiálu pokrytého niklom, kompresný anténny konektor IEC E3006 je určený pre káble typu TRISET. Najvyššia presnosť spracovania ovplyvňuje vzhľad a kvalitu spoja. Správne zlisovanie je veľmi jednoduché a zaručuje správne a stabilné spojenie na dlhú dobu.
Hlavné vlastnosti:
- široké pracovné pásmo,
- veľmi malé tlmenie vo všetkých pracovných pásmach,
- vynikajúce prispôsobenie pre prenosovú líniu v celom pracovnom pásme,
- spôsob lisovania: lisovanie pozdĺžne,
- Spoj je monolitický,
- rozmerovo zladený s rodinou káblov TRISET-113,
- Konstrukcia tohto konektora je chránená viacerými patentmi,
- Porovnávaním tohto konektora s inými treba zdôrazniť, že rýchlosť, spoľahlivosť montáže a stabilita vyhotoveného spojenia zodpovedajú cene konektora.
Technické špecifikácie:
- Impedancia [Ω]: 75
- Rozsah frekvencií [MHz]: 5-2400
- Typ konektora: IEC rovný (zásuvka)
- Veľkosť [mm]: 8.4
- Spôsob montáže: Lisovanie pozdĺžne
- Pájané: NIE
- Montáž v puzdre: NIE
- Materiál: mosadz 360
- Montáž vonkajšia: ÁNO
- Príprava kábla [mm]: 8 – stredná žila / 6.4 – dielektrikum / 6.4 – ekran
